Квантроны серии LL 200 предназначены для использования в лазерных излучателях с дуговой и импульсной накачкой, работающих в режиме свободного генерирования и в режиме управляемой добротности.

Серия ll 110

Общие сведения

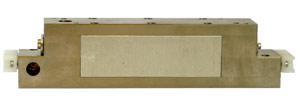

Корпус квантрона выполнен из нержавеющей стали или титана, внутри которого расположен зеркальный элептический отражатель, активный элемент и лампы накачки.

Отражатель выполнен путем вакуумного напыления золотом на медное основание.

Для равномерного охлаждения и фильтрации ультрафиолетовой части спектра лампы активный элемент и лампа расположены в легированных кварцевых трубках.

Охлаждение квантрона осуществляется дистилированной водой. Расход охлаждающей жидкости через квантрон должен быть не менее 25л/мин.

Квантроны серии LL 200 могут работать как в непрерывном, так и в импульсном режимах. Основные модификации квантронов этой серии и их технические характеристики представлены ниже.

Квантроны серии LL 200 для непрерывного режима работы

МодификацияТип лампыРазмер АЭ, ммТок через лампу, АМощность накачки max, кВтМощность излучения, ВтРежим
LL 200 Н ДНП 6/120 6,3х130

32 - 37

6,5 250

Многомодовый

LL 200 Н - 1 ДНП 6/120 8х130 32 - 37 6,5 300 Многомодовый

Квантроны серии LL 200 для импульсного режима работы

МодификацияТип лампыРазмер АЭМощность накачки max, кВтДлительность импульсной накачки, msЭнергия излучения max, ДжСредняя мощность излучения, Вт
LL 200 И ИНП 6/120 6,3х130 6 1 - 20 70 250
LL 100 И - 1 ИНП 7/120 8х130 6,5 1 - 20 100 300
