Акустооптический затвор МЗ-302 предназначен для модуляции добротности и используется в качестве внутрирезонаторного элемента твердотельного лазера с длинной волны излучения 1064 нм, работающего с непрерывной накачкой.

Общие сведения

Работа затвора основана на акустооптическом эффекте.

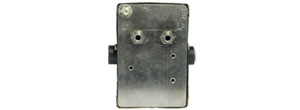

Конструктивно затвор представляет собой металлический корпус, в котором размещен модуляционный элемент в виде призмы из кристаллического кварца с присоединенным к одной из граней призмы пьезопреобразователем из двух пластин ниобата лития.

Грань призмы, противоположная грани, на которой расположен пьезопреобраователь, наклонена по отношению к грани с пьезопреобразователем и имеет звукопоглотитель, что обеспечивает режим бегущей акустической волны в модулящионном элементе.

На боковые грани призмы, перпендикулярные пьезопреобразователю, нанесено просветляющее покрытие на длину волны 1,06±0,02 мкм.

Технические характеристики

Длинна волны лазерного излучения 1060±10 нм
Диаметр пучка лазерного излучения 3,0±0,2 мм
Расходимость лазерного излучения 1,5±0,1 мрад
Поляризация излучения Не поляризован
Мощность управляющего сигнала Не более 33 Вт
Частота управляющего сигнала 50±0,5 МГц
Величина вносимых динамических потерь для выбранной поляризации на 1 Вт управляющей мощности не менее 4 %
Величина снижения мощности лазерного излучения при внесении затвора в резонатор лазера не более 10 %

Величина динамических потерь при мощности управляющего сигнала 33 Вт

не менее 80 %
