Предназначен для модуляции добротности твердотельных лазеров, работающих в режиме модуляции добротности при импульсной накачке с длинной волн излучения 1,05 до 1,08 мкм.
Общие сведения

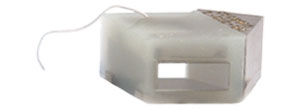

Электрооптический затвор МЗ-205 представляет собой кристаллический элемент из метаниобата лития с покрытиями на входной и выходной гранях, срезанных под углом Брюстера, снабженный электродом, выводом и залитый компаундом.
При подаче на затвор запирающего напряжения плоскость поляризации светового пучка поворачивается на 90° и отражается от поляризатора, установленного в аппарате зеркала. В таком состоянии затвор закрыт.
Для отпирания затвора на него подается импульсное напряжение с полярностью, противоположной статическому напряжению. При этом поляризация излучения, проходящего через управляющий элемент затвора, не изменяется и излучение проходит без потерь через поляризатор.
Технические характеристики
