Алюмоиттриевый гранат с неодимом (YAG Nd, Nd YAG, АИГ Nd, ИАГ Nd)

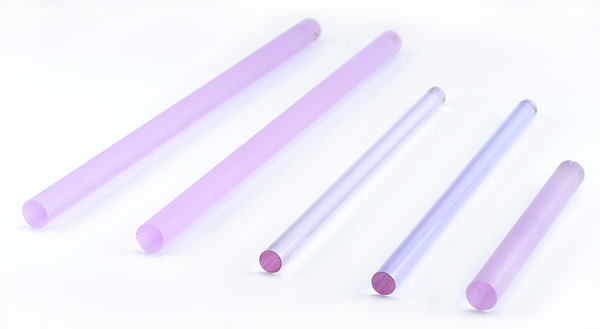

Активные элементы твердотельного лазера из кристалла Nd YAG (цилиндрические)

Активные элементы из кристалла иттриево-алюминиевого граната, активированного трехвалентными ионами неодима (химическая формула: Y3Al5O12:Nd3+, обозначение: Nd YAG, YAG Nd, АИГ Nd, ИАГ Nd), благодаря своим физико-химическим свойствам нашли широкое распространение в твердотельной лазерной технике (технологические, медицинские и прочие лазеры).

Кристаллы алюмоиттриевого граната с неодимом имеют низкую пороговую энергию возбуждения при комнатной температуре, высокое усиление, высокую механическую прочность и хорошую теплопроводность.

Более подробно о физико-химических свойствах кристаллов алюмоиттриевого граната, активированного неодимом вы можете посмотреть здесь.

Основные технические характеристики активных элементов Nd:YAG

Можно выделить следующие основные характеристики активных элементов YAG:Nd:

  • Направление роста кристалла, влияющее на форму и размер термооптических искажений активного элемента: [I00] или [III];
  • Концентрация неодима (Nd) как правило от 0,2 % до 1,4 % (выбирается в зависимости от режима работы лазера);
  • Форма элемента и размеры: цилиндрическая, брусок и т.д., как правило длиной до 150 мм и диаметром до 10 мм (для цилиндрических);
  • Обработка торцов и боковой поверхности: параллельные или скошенные под углом торцы, торцы с просветляющим покрытием или без покрытия, матовая или полированная боковая поверхность (выбирается в зависимости от режима работы лазера).

Наиболее распространенные типы активных элементов YAG:Nd

В отечественной лазерной технике наибольшее распространение получили цилиндрические активные элементы Nd:YAG с характеристиками приведенными ниже в таблице.

Наименование (маркировка) Диаметр, мм Длина, мм Концентрация Nd, % Боковая поверхность  Торцы
ГП 4*65, Nd:YAG 4х65, АИГ Nd 4х65 4 65 0,8-0,9 Полированная Параллельные, просветление 1,064 мкм
ГП 5*100, Nd:YAG 5х100, АИГ Nd 5х100 5 100 0,8-0,9 Полированная Параллельные, просветление 1,064 мкм
ГП 6.3*100, Nd:YAG 6,3х100, АИГ Nd 6,3х100 6,3 100 1-1,1 Матовая Параллельные, просветление 1,064 мкм
ГП 6.3*130, Nd:YAG 6,3х130, АИГ Nd 6,3х130 6,3 130 1-1,1 Матовая Параллельные, просветление 1,064 мкм
ГП 8*100, Nd:YAG 8х100, АИГ Nd 8х100 8 100 1-1,1 Матовая Параллельные, просветление 1,064 мкм
ГП 8*130, Nd:YAG 8х130, АИГ Nd 8х130 8 130 1-1,1 Матовая Параллельные, просветление 1,064 мкм

Мы держим указанные в таблице типы активных элементов постоянно в наличии на складе.


Прочие типы активных элементов Nd:YAG

По запросу наша компания может поставить активные элементы из алюмоиттриевого граната с неодимом практически любого размера, формы и типа обработки торцов и боковых поверхности.

Ниже в таблице представлены типовые параметры для элементов цилиндрической формы.

Тип среды YAG:Nd3+
Концентрация активатора Nd, % 0,2-1,4
Допуск на размер, мм ± 0,1
Диаметр, мм 3;4; 5; 6,3; 8;
Длина, мм 50; 65; 80; 100; 130;150;
Мы поставляем активные элементы как отечественных, так и иностранных производителей. Все элементы проходят сплошной контроль и тестирование, а также отбор по энергетическим параметрам.



Особенности заказа активных элементов Nd:YAG

При заказе активных элементов необходимо обязательно указать наименование, размер и концентрацию активатора (неодима). При заказе нетиповых активных элементов YAG:Nd приветствуются чертежи или эскизы (наброски).

Если нужный вам тип активного элемента не представлен в нашем каталоге, то мы можем изготовить или подобрать его по вашим требованиям.

Ремонт активных элементов

Наша компания оказывает услуги по ремонту активных элементов лазера YAG:Nd. Подробнее о ремонте активных элементов лазера.
