Импульсные квантроны с диодной накачкой серии ДКИ

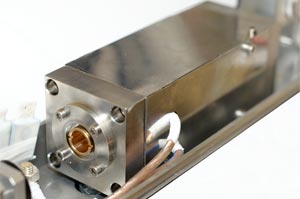

Квантроны с диодной накачкой (диодные квантроны, DPSS) серии ДКИ предназначены для использования в лазерных излучателях с импульсной накачкой, работающих в режиме свободного генерирования и в режиме управляемой добротности. Импульсный квантрон с диодной накачкой серии ДКИ. Производитель: ООО "Латиком"

Общие сведения о диодных квантронах серии ДКИ

В диодных квантронах серии ДКИ реализована поперечная накачка цилиндрических активных элементов.

Активный элемент устанавливается в кварцевый моноблок со специальной конфигурацией . Внешняя поверхность моноблока имеет узкие полосы шириной 0,3 мм для ввода излучения диодов накачки. На остальной внешней поверхности моноблока нанесено диффузно-отражающее покрытие.

В качестве источника накачки используются диодные линейки иностранных и отечественных производителей.

В серию ДКИ входит несколько моделей квантронов с диодной накачкой: ДКИ-3 и ДКИ-5.

Технические характеристики диодных квантронов серии ДКИ

Параметры Модель ДКИ-3 Модель ДКИ-5
Тип активного элемента,
концентрация активатора,
диаметр х (освечиваемая длина) х общая длина
Nd:YAG,
0,7-0,8 %,
3х(40)х 50 мм
Nd:YAG,
0,7-0,8 %,
5х(75)х 100 мм
Пиковая мощность накачки при 808 нм (+/- 3 нм) не более 1400 Вт не более 2800 Вт
Длительность импульса накачки 100-200 мкс 100-200 мкс
Частота повторения импульсов накачки/излучения 0-200 Гц 0-200 Гц
Энергия импульса лазерного излучения
(при частоте повторения 100 Гц и длительности накачки 200 мкс)
≥ 80  ≥ 220
Охлаждение,
расход охлаждающей жидкости,
температура охлаждающей жидкости
вода,
не менее 2 л/мин,
15-35 ºC
вода,
не менее 2 л/мин,
15-35 ºC

Особенности заказа квантронов с диодной накачкой серии ДКИ

Если вам не подходят представленные в каталоге модели, то мы можем изготовить диодный квантрон по вашим техническим требованиям. Наши специалисты всегда готовы помочь в выборе нужного вам технического решения устройства.
