Квантроны для высокоэнергетических лазерных систем на неодимовом стекле серии ВК

Квантроны серии ВК представляют собой многоламповые квантроны (системы накачки), используемые для усиления коротких импульсов лазерного излучения в усилительных каскадах мощных многокаскадных лазерных системах. Также квантроны этой серии могут применяться в лазерных системах на неодимовом стекле с энергией генерации в несколько килоджоулей и с малой угловой расходимостью.

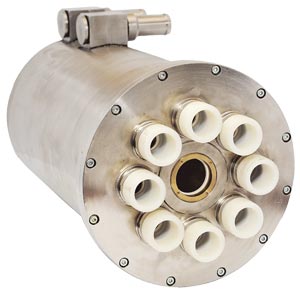

Квантроны для высокоэнергетических лазерных систем на неодимовом стекле серии ВК

Общие сведения

Многоламповые квантроны серии ВК имеют цилиндрический диффузный отражатель выполненный из керсила.

Для всех квантронов длина освечиваемой части активных элементов составляет 250 мм. Количество импульсных ламп накачки и внутренний диаметр диффузного отражателя зависят от диаметра устанавливаемых в кванторн активных элементов.

В квантроне реализовано жидкостное последовательное охлаждение теплонагруженных элементов. Расход хладоагента (дистиллированная вода) через квантрон должен быть не менее 10-15 л/мин. Хладоагент сначала охлаждает активный элемент, а потом лампы накачки. Для реализации данной схемы охлаждения активный элемент помещается в кварцевую трубу с определенным зазором. Кварцевая труба, кроме формирования равномерного потока охлаждающей жидкости вокруг активного элемента, является еще и оптическим фильтром, который отрезает ультрафиолетовую часть спектра излучения ламп накачки.

Лампы накачки расположены плотно вокруг активного элемента на минимально возможном расстоянии от кварцевой трубы и диффузного отражателя. Такое расположение элементов позволило получить высокую эффективность и обеспечить достаточную равномерность освечивания активного элемента.

Серия квантронов ВК включает в себя следующие модели: ВК 0410, ВК 0610, ВК 0620, ВК0820, ВК 1030, ВК 1245. Основные технические характеристики этих квантронов квантронов приведены ниже в таблице.

Технические характеристики

Модель Размер, тип активного элемента Число ламп Тип ламп Размеры, вес
ВК 0410
ВК 0610
Ø10х320мм, ГЛС-6, ГЛС-22П 4
6
VQXR15P10 (Франция) или ИНП3-13/250А (Россия) Ø145х350мм, 5 кг
ВК 0620
ВК 0820
Ø20х320мм, ГЛС-6, ГЛС-22П  6
8
VQXR15P10 (Франция) или ИНП3-13/250А (Россия) Ø160х350мм, 7 кг
ВК 1030 Ø30х320мм, ГЛС-6, ГЛС-22П 10 VQXR15P10 (Франция) или ИНП3-13/250А (Россия) Ø175х350мм, 8 кг
ВК 1245 Ø45х320мм, ГЛС-6, ГЛС-22П 12 VQXR15P10 (Франция) или ИНП3-13/250А (Россия) Ø190х350мм, 11 кг



Особенности заказа квантронов серии ВК

Если вам не подходят представленные в каталоге модели, то мы можем изготовить квантроны по вашим техническим требованиям. Мы имеем большой опыт в разработке и производстве высокоэнергетических квантронов. Наши специалисты всегда готовы помочь в выборе нужного вам технического решения устройства.
