Затвор электрооптический Л-10 (DKDP)

Электрооптический затвор на основе кристалла DKDP предназначен для применения в твердотельных лазерах на алюмоиттриевом гранате с неодимом (Nd:YAG), работающих в режиме модуляции добротности резонатора при импульсной накачке с длинной волны лазерного излучения 1,064 мкм. Электрооптический затвор Л-10 на основе кристалла DKDP для применения в лазерах на алюмоиттриевом гранате с неодимом (Nd:YAG)

Общие сведения

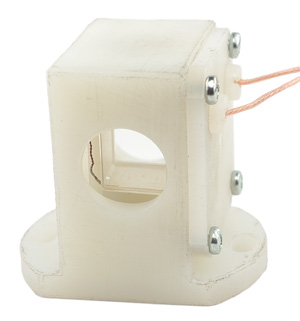

Затвор Л-10 состоит из электрооптического элемента (кристалл DKDP) и пленочного поляризатора.

Электрооптический элемент размещен в диэлектрическом корпусе, который устанавливается в лазере или на стенде. Подвижная часть с электрооптическим элементом крепится к корпусу при помощи четырех винтов. Ослабив винты возможно вращать элемент в вертикальной плоскости в пределах 4 град. В горизонтальной плоскости корпус вращается в пределах 6 град.

Размер электрооптического элемента и поляризатора определяется требованиями заказчика. Затвор может быть укомплектован платой управления (драйвер).

Технические характеристики

 Размер кристалла DKDP, min 5мм х 5мм х 15мм
 Размер кристалла DKDP, max 15мм х 15мм х 40мм
 Угол наклона входных граней к оси
 Световой диаметр не более 15 мм
 Допустимая плотность мощности в пределах светового диаметра 400 мВт/см2
 Статическое напряжение не более 4,5 кВ
 Импульсное управляющее напряжение не более 6,5 кВ
 Поляризатор пленочный диэлектрический: размер max/угол падения 15 мм х 40 мм х 3 мм/52-53°
