Установка для лазерной сварки и наплавки МУЛ-1-М

Установка для лазерной сварки и наплавки МУЛ-1-М с повышенной производительностью

Малогабаритная лазерная технологическая установка МУЛ-1-М предназначена для лазерной сварки, пайки и наплавки различных металлов и их сплавов. Конструкция и конфигурация установки полностью соответствует установке МУЛ-1, но установка МУЛ-1-М обладает увеличенной производительностью и предназначена в первую очередь для автоматической или автоматизированной лазерной сварки с использованием координатных столов и устройств вращения на производствах, требующих производительного оборудования, а также для сварки (наплавки) деталей, требующих особого интенсивного воздействия излучения лазера.

Более подробно о конструкции и конфигурации установки МУЛ-1-М можно посмотреть в описании к установке МУЛ-1 здесь

Скачать сводную брошюру об установках для лазерной сварки и наплавки МУЛ-1 и МУЛ-1-М

Модельный ряд и основные технические характеристики

Модель МУЛ-1-М-100 МУЛ-1-М-150 МУЛ-1-М-200
Типа лазера импульсно-периодический
Nd:YAG
ламповая накачка, 1,064 мкм
импульсно-периодический
Nd:YAG
ламповая накачка, 1,064 мкм
импульсно-периодический
Nd:YAG
ламповая накачка, 1,064 мкм
Средняя мощность излучения (max) 100 Вт 150 Вт 200 Вт
Максимальная импульсная мощность 8 кВт или 10 кВт 8 кВт или 10 кВт 8 кВт или 10 кВт
Максимальная энергия импульса 60 Дж или 80 Дж 80 Дж 80 Дж
Нестабильность энергии импульса излучения +/- 2,5 % +/- 2,5 % +/- 2,5 %
Длительность импульса излучения 0,2-20 мс 0,2-20 мс 0,2-20 мс
Частота повторения импульсов 1-200 гц 1-200 Гц
1-200 Гц
Диаметр сфокусированного пучка 0,2 - 20 мм 0,2 - 20 мм
0,2 - 20 мм
Электропитание
220 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц
Потребляемая мощность 3 кВт 6 кВт 8 КВт
Тип охлаждения двухконтурное
вода/вода
двухконтурное
вода/вода
двухконтурное
вода/вода
Расход водопроводной воды не менее 0,5 М3/час не менее 0,6 М3/час не менее 0,6 М3/час
Габариты:
- оптический модуль
- силовой модуль
400х300х600 мм
- 600х350х700 мм

400х300х600 мм
- 600х350х700 мм
400х300х600 мм
- 600х350х700 мм
Вес 55 кг 60 кг 60 кг



Основные и вспомогательные системы, включенные в стандартную комплектацию

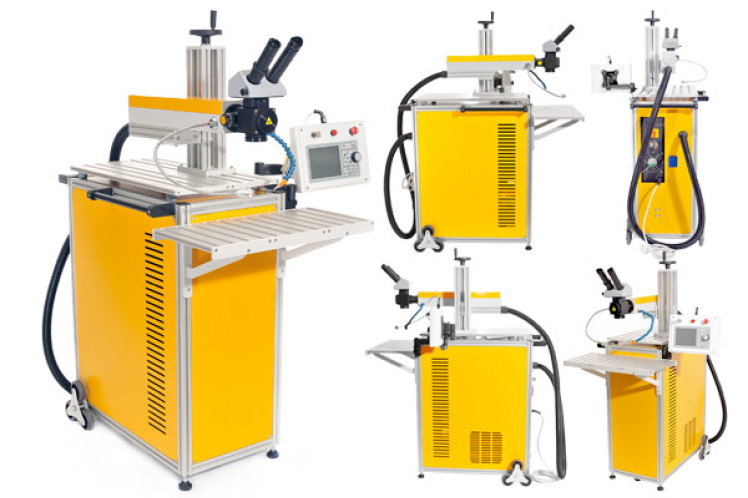

Установка для лазерной сварки и наплавки МУЛ-1-М с повышенной производительностью.

Основные и вспомогательные системы установки МУЛ-1-М полностью соответствуют системам установки МУЛ-1.

Оптический и силовой модули установки:

  • Лазерный излучатель с фокусирующей системой расположены на системе механизации (оптический модуль);
  • Система питания и охлаждения расположены в едином корпусе (силовой модуль);
  • Раздельная конфигурация оптического и силового модуля позволяет компоновать как настольный вариант установки, так и установку в виде отдельного рабочего места;
  • Система охлаждения типа вода-вода адаптирована для высокой производительности установки. Систему охлаждения можно использовать как с водопроводной или "оборотной" водой, так и с дополнительным внешним охладителем (чиллером).

Система фокусировки лазерного излучения и визуального наблюдения:

  • Микроскоп, тип — бинокулярный;
  • Увеличение, крат — 10;
  • Диаметр поля зрения, мм — 8;
  • Предусмотрена система защиты глаз оператора от излучения лазера;
  • Диаметр сфокусированного пучка, мм — 0,2-20;
  • Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
  • Регулировка диаметра пятна: ручная (лимб);

 Система управления установкой:

  • Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
  • Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
  • В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
  • Дисплей пульта визуализирует основную информацию о работе установки;
  • Кнопка аварийного отключения лазера;
  • Ключ включения/выключения питания установки;
  • Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);

Вспомогательные системы, устройства и принадлежности, включенные в стандартную комплектацию:

  • Ручная система механизации лазерного излучателя;
  • Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;
  • Боковая точечная диодная подсветка зоны сварки;
  • Стандартный подвесной предметный стол с Т-образными пазами на основании;
  • Стандартное основание оптического модуля с Т-образными пазами;

Дополнительные возможности установки

Для удобства сварки установку можно оснастить дополнительными модулями и устройствами:

  • Система дымоудаления из зоны сварки;
  • Система видеонаблюдения за зоной сварки;
  • Координатный предметный стол (ручной или автоматизированный) или система перемещения сварочной головки по осям XYZ;
  • Устройство вращения для сварки кольцевых швов
  • Дополнительный охладитель (чиллер);
  • Дополнительная подсветка зоны сварки;
  • Защитная камера;
  • Дополнительные фокусирующие объективы с увеличенным или уменьшенным фокусным расстоянием (50 мм, 100 мм, 150 мм, 200 мм).

Конструктивная гибкость установки

Конструкция установки легко модифицируется и адаптируется к различным особенностям производства или технического процесса заказчика. Если вы не обнаружили в предлагаемой лазерной установке и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать ее по вашим требованиям.

Более подробно о конструкции и конфигурации установки МУЛ-1-М можно посмотреть в описании к установке МУЛ-1 здесь.



Регистрационный номер декларации о соответствии: ТС N RU Д-RU.ММ06.В.01088
