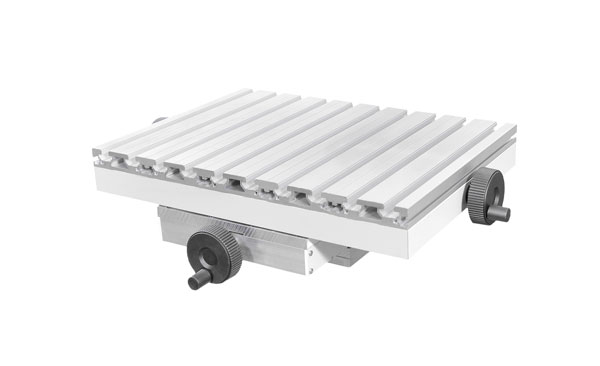

Координатный стол Л-51

Координатный стол Л-51 с ручным приводом предназначен для позиционирования деталей при лазерной сварке и наплавке. Стол обеспечивает перемещение обрабатываемых деталей по осям x и y при помощи ручного привода.
В основе конструкции стола лежат шарико-винтовые пары (ШВП) и линейные направляющие. В стандартной комплектации рабочая поверхность стола выполнена из профиля с Т-образными пазами.
Конструкция стола позволяет использовать различные типы ШВП, линейных направляющих, что дает возможность варьировать длину хода и грузоподъемность координатного стола, адаптируя стол под конкретную задачу лазерной сварки и наплавки.
Координатный стол Л-51 предназначен для работы с установками для лазерной сварки и наплавки серий: ЛАТ, МУЛ, ЛАТ-С
Основные технические характеристики
Размер рабочей поверхности |
от 100х100 мм до 1000х1000 мм |
Тип рабочей поверхности |
с Т-образными пазами/плита с винтовыми креплениями |
Тип и конструкция привода |
ШВП, линейные направляющие |
Ход стола (по оси x и оси y) |
от 100х100 мм до 1000х1000 мм |
Грузоподъемность |
до 150 кг |
Управление |
маховики |
|
