Автоматизированное устройство вращения Л-5005-ВР

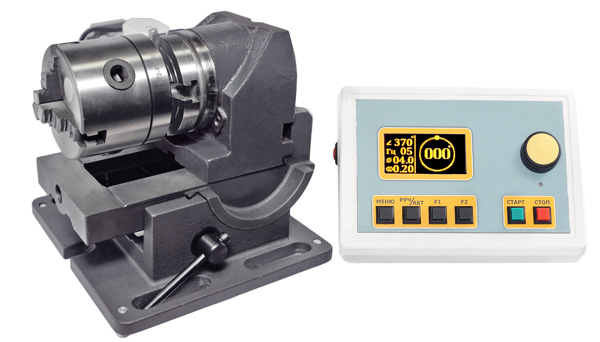

Автоматизированное устройство вращения Л-5005-ВР для лазерной сварки кольцевых швов на цилиндрических деталях.

Автоматизированное устройство вращения (вращатель) Л-5005-ВР предназначено для осуществления лазерной сварки кольцевых швов на деталях и изделиях цилиндрической и конической формы.

Вращатель состоит из шагового двигателя на основании с кулачковым патроном, базового наклонного основания и автономного контроллера управления.

Вращатель Л-5005-ВР предназначен для работы с установками для лазерной сварки и наплавки серий: ЛАТ, МУЛ, ЛАТ-С

 Основные технические характеристики

Скорость вращения 0,05 - 8 об./мин.
Точность позиционирования +/- 0,35′
Диаметр кулачкового патрона 60 мм или 80 мм
Диаметр зажимаемых деталей в прямых кулачках (в обратных кулачках):
- патрон Ø60 мм
- патрон Ø80 мм

1,5-30 мм (12-65 мм)
2-25 мм (30-70 мм)
Диаметр проходного отверстия: патрон Ø60 мм/патрон Ø80 мм 10 мм/16 мм

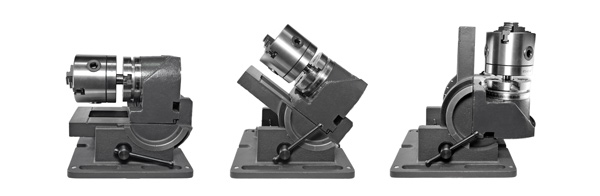

Угол наклона оси вращения (базовое наклонное основание) 0 - 90°
Питание 24 В
Масса 10 кг
Габариты 260х180х150 мм
Полезная нагрузка 5 кг

 Автоматизированное устройство вращения Л-5005-ВР для лазерной сварки кольцевых швов на цилиндрических деталях.

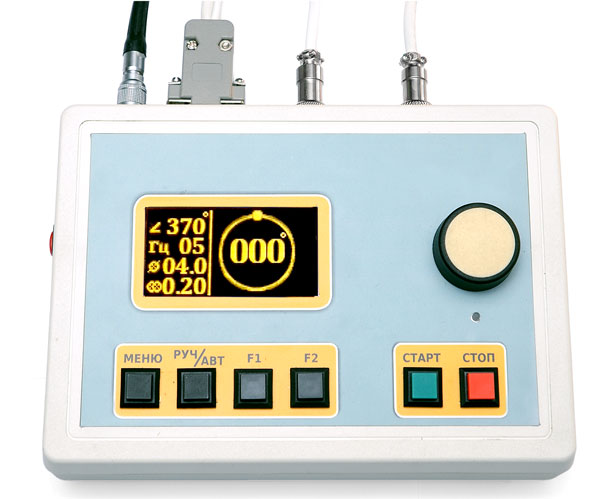

Контроллер управления вращателем

Контроллер автоматизированного устройства вращения Л-5005-ВР управляет шаговым двигателем вращательного привода и установкой для лазерной сварки.

Автономный контроллер управления обеспечивает синхронную работу вращателя и лазерной установки, а также позволяет задавать различные параметры движения шагового двигателя вращателя и режимы работы лазерной установки. Контроллер оборудован цифровым дисплеем, который визуализирует основные параметры работы вращателя, а также функциональными кнопками и энкодером для удобства управления.

Основные возможности контроллера управления вращателем:

  • Автоматический и ручной режим работы;
  • Позволяет задавать угол поворота детали в градусах;
  • Позволяет задавать диаметр детали в миллиметрах;
  • Позволяет задавать частоту следования импульсов лазера в герцах;
  • Позволяет задавать расстояние между импульсами лазера (перекрытие) в миллиметрах;
  • Режим прихватки с возможностью установки количества точек прихватки;
  • Режим затухающей и/или нарастающей мощности лазера;
  • Позволяет задавать задержку запуска лазера после подачи защитного газа (0-9 сек);
  • Запоминает начальную точку (0) движения шагового двигателя.

Дополнительная информация

Видео с примером работы вращателя совместно с установкой МУЛ-1:



Если вы не обнаружили в предлагаемом вращателе необходимых вам параметров или функций, то мы можем доработать его по вашим требованиям.
