Импульсный твердотельный лазер с ламповой накачкой серии МУЛ-Б

Импульсный твердотельный лазер с ламповой накачкой серии МУЛ-Б предназначен для осуществления технологических операций лазерной сварки, пайки, наплавки, лазерной резки, пробивки отверстий и термообработки.

Технологический импульсный твердотельный лазер с ламповой накачкой на основе кристалла иттрий-алюминиевого граната с неодимом (Nd:YAG) серии МУЛ-Б предназначен для выполнения операций лазерной сварки, лазерной наплавки, пайки, пробивки отверстий, лазерной резки и термообработки.

Отличительными особенностями твердотельных лазеров серии МУЛ-Б являются:

  • Небольшие габариты конструкции и повышенная мобильность;
  • Хорошая производительность для класса малогабаритных лазеров;
  • Простота и технологическая гибкость конструкции лазера;

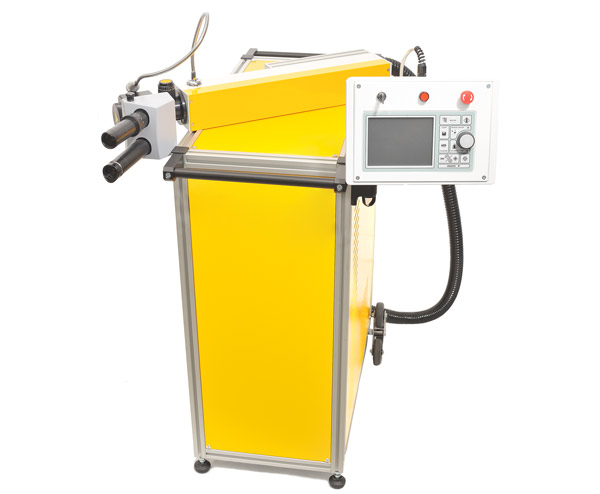

Лазер серии МУЛ-Б состоит из двух модулей:

  • силовой модуль с системой охлаждения лазера и источником питания в едином корпусе с выносным пультом управления на подвижном основании (размеры: 600х350х700 мм);
  • лазерный излучатель с системой фокусировки и визуального наблюдения зоны обработки или простой фокусирующей системой (размеры излучателя без фокусирующей системы: 510х80х80 мм).

Лазерный излучатель серии МУЛ-Б разработан на основе однолампового квантрона на кристалле Nd:YAG.

Конструкция лазера может адаптироваться к различным особенностям производства и легко встраивается в любые производственные линии.

Простота конструкции и доступность элементной базы облегчают техническое обслуживание лазера. Лазер создан на основе стандартной российской элементной базы, поэтому поиск расходных комплектующих к установке не составит труда и не потребует больших средств.

Твердотельный лазер серии МУЛ-Б может использоваться как в оборудовании для ручной сварки, так и в автоматизированных комплексах для сварки, резки и прочих технологических операциях.

Твердотельный лазер серии МУЛ-Б является базовым лазером в технологических установках нашей компании серии МУЛ.

Основные технические характеристики

Модель МУЛ-Б-100 МУЛ-Б-150 МУЛ-Б-200
Типа лазера импульсно-периодический
Nd:YAG
ламповая накачка, 1,064 мкм
импульсно-периодический
Nd:YAG
ламповая накачка, 1,064 мкм
импульсно-периодический
Nd:YAG
ламповая накачка, 1,064 мкм
Средняя мощность излучения (max) 100 Вт 150 Вт 200 Вт
Максимальная импульсная мощность 8 кВт или 10 кВт 8 кВт или 10 кВт 8 кВт или 10 кВт
Максимальная энергия импульса 60 Дж или 80 Дж 80 Дж 80 Дж
Нестабильность энергии импульса излучения +/- 2,5 % +/- 2,5 % +/- 2,5 %
Длительность импульса излучения 0,2-20 мс 0,2-20 мс 0,2-20 мс
Частота повторения импульсов 1-20 Гц или 1-200 гц 1-200 Гц
1-200 Гц
Диаметр сфокусированного пучка 0,2 - 20 мм 0,2 - 20 мм
0,2 - 20 мм
Электропитание
220 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц
Потребляемая мощность 3 кВт 6 кВт 8 КВт
Тип охлаждения двухконтурное
вода/воздух или вода/вода
двухконтурное
вода/вода
двухконтурное
вода/вода
Расход водопроводной воды не менее 0,5 М3/час не менее 0,6 М3/час не менее 0,6 М3/час

Основные возможности

 Управление лазером:

  • Выносной пульт управления с сенсорным экраном;
  • Педаль запуска лазера;
  • Возможно подключение внешнего управляющего компьютера.

Источник питания лазера:

  • Регулировка формы импульса (режим Pulse Shaping) с возможностью сохранения выбранной формы в энергонезависимой памяти;
  • Питание и управление вспомогательными системами лазерной установки (системой охлаждения, электрическим приводом изменения диаметра пятна, подачей газа, подсветки и т.п.).

 Организация процесса лазерной резки и лазерной сварки:

  • Возможность подвода газа/воздуха в зону сварки/резки;
  • Подсветка зоны сварки;
  • Регулировка диаметра пятна излучения в ручном или электронном режиме;
  • Система визуального наблюдения зоны обработки с микроскопом с защитой глаз оператора от излучения лазера.

Дополнительное оборудование

  • Система видеонаблюдения зоны обработки с выводом изображения на монитор;
  • Улучшенный микроскоп системы наблюдения зоны обработки;
  • Перископическая насадка для выполнения сварки в труднодоступных местах;
  • Дополнительные комплекты фокусирующей оптики;
  • Системы перемещения обрабатываемых деталей (координатные столы и вращатели);
  • Системы перемещения излучателя лазера относительно зоны обработки;
  • Системы доставки излучения лазера по волокну.

Если вы не обнаружили в предлагаемых моделях лазера и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать оборудование по вашим требованиям.
