Импульсный твердотельный лазер с ламповой накачкой серии ЛАТ-Б

Импульсный твердотельный Nd:YAG лазер с ламповой накачкой серии ЛАТ-Б предназначен для выполнения технологических операций лазерной сварки и наплавки, пробивки отверстий, лазерной резки.

Импульсный твердотельный лазер с ламповой накачкой на основе кристалла алюмо-иттриевого граната, активированного неодимом (Nd:YAG) серии ЛАТ-Б предназначен для выполнения таких технологических операций, как лазерная сварка, лазерная наплавка, пайка, пробивка отверстий, лазерная резка, термообработка.

Отличительные особенности технологических лазеров серии ЛАТ-Б:

  • Высокая производительность;
  • Улучшенные пространственные характеристики лазера (расходимость лазерного излучения);
  • Простота и технологическая гибкость конструкции лазера.

По сравнению с технологическими лазерами серии МУЛ-Б, лазеры серии ЛАТ-Б обладают лучшими пространственными характеристиками. Использование в конструкции излучателя двухламповых квантронов и оптимизация резонатора позволяет снизить расходимость лазерного излучения и улучшить технологические возможности лазера.

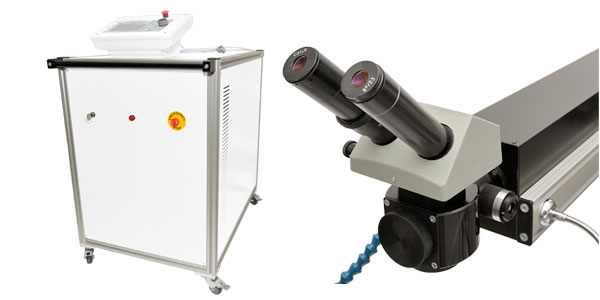

Лазер серии ЛАТ-Б состоит из двух модулей:

  • силовой модуль с системой охлаждения лазера и источником питания в едином корпусе с выносным пультом управления;
  • лазерный излучатель с системой фокусировки и визуального наблюдения зоны обработки или простой фокусирующей системой.

Конструкция лазера может адаптироваться к различным особенностям производства и легко встраивается в любые производственные линии. Твердотельный лазер серии ЛАТ-Б может использоваться как в оборудовании для ручной сварки, так и в автоматизированных комплексах для сварки, резки и прочих технологических операциях.

Твердотельный лазер серии ЛАТ-Б является базовым лазером в технологических установках нашей компании серии ЛАТ и серии ЛАТ-С.

Основные технические характеристики

Модель ЛАТ-Б-200 ЛАТ-Б-300 ЛАТ-Б-400
Типа лазера

импульсно-периодический
Nd:YAG
ламповая накачка

импульсно-периодический
Nd:YAG
ламповая накачка
импульсно-периодический
Nd:YAG
ламповая накачка
Средняя мощность излучения (max) 200 Вт 300 Вт 400 Вт
Максимальная импульсная мощность 8 кВт 10 кВт 12 кВт
Максимальная энергия импульса 80 Дж 100 Дж 120 Дж
Нестабильность энергии импульса излучения +/- 2,5 % +/- 2,5 % +/- 2,5 %
Длительность импульса излучения 0,2-20 мс 0,2-20 мс 0,2-20 мс
Частота повторения импульсов 1-200 Гц 1-200 Гц
1-200 Гц
Диаметр сфокусированного пучка 0,2 - 20 мм 0,2 - 20 мм
0,2 - 20 мм
Электропитание
3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц
Потребляемая мощность 8 кВт 9 кВт 13 КВт
Тип охлаждения двухконтурное
вода/вода
двухконтурное
вода/вода
двухконтурное
вода/вода
Расход водопроводной воды не менее 0,5 М3/час не менее 0,6 М3/час не менее 0,6 М3/час

Основные возможности

 Управление лазером:

  • Выносной пульт управления с сенсорным экраном;
  • Педаль запуска лазера;
  • Возможно подключение внешнего управляющего компьютера.

Источник питания лазера:

  • Регулировка формы импульса (режим Pulse Shaping) с возможностью сохранения выбранной формы в энергонезависимой памяти;
  • Питание и управление вспомогательными системами лазерной установки (системой охлаждения, электрическим приводом изменения диаметра пятна, подачей газа, подсветки и т.п.).

 Организация процесса лазерной резки и лазерной сварки:

  • Возможность подвода газа/воздуха в зону сварки/резки;
  • Подсветка зоны сварки;
  • Регулировка диаметра пятна излучения в ручном или электронном режиме;
  • Система визуального наблюдения зоны обработки с микроскопом с защитой глаз оператора от излучения лазера.

Дополнительное оборудование

  • Система видеонаблюдения зоны обработки с выводом изображения на монитор;
  • Улучшенный микроскоп системы наблюдения зоны обработки;
  • Перископическая насадка для выполнения сварки в труднодоступных местах;
  • Дополнительные комплекты фокусирующей оптики;
  • Системы перемещения обрабатываемых деталей (координатные столы и вращатели);
  • Системы перемещения излучателя лазера относительно зоны обработки;
  • Системы доставки излучения лазера по волокну.

Если вы не обнаружили в предлагаемых моделях лазера и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать оборудование по вашим требованиям.
