Установка для лазерной сварки и наплавки ЛАТ-II

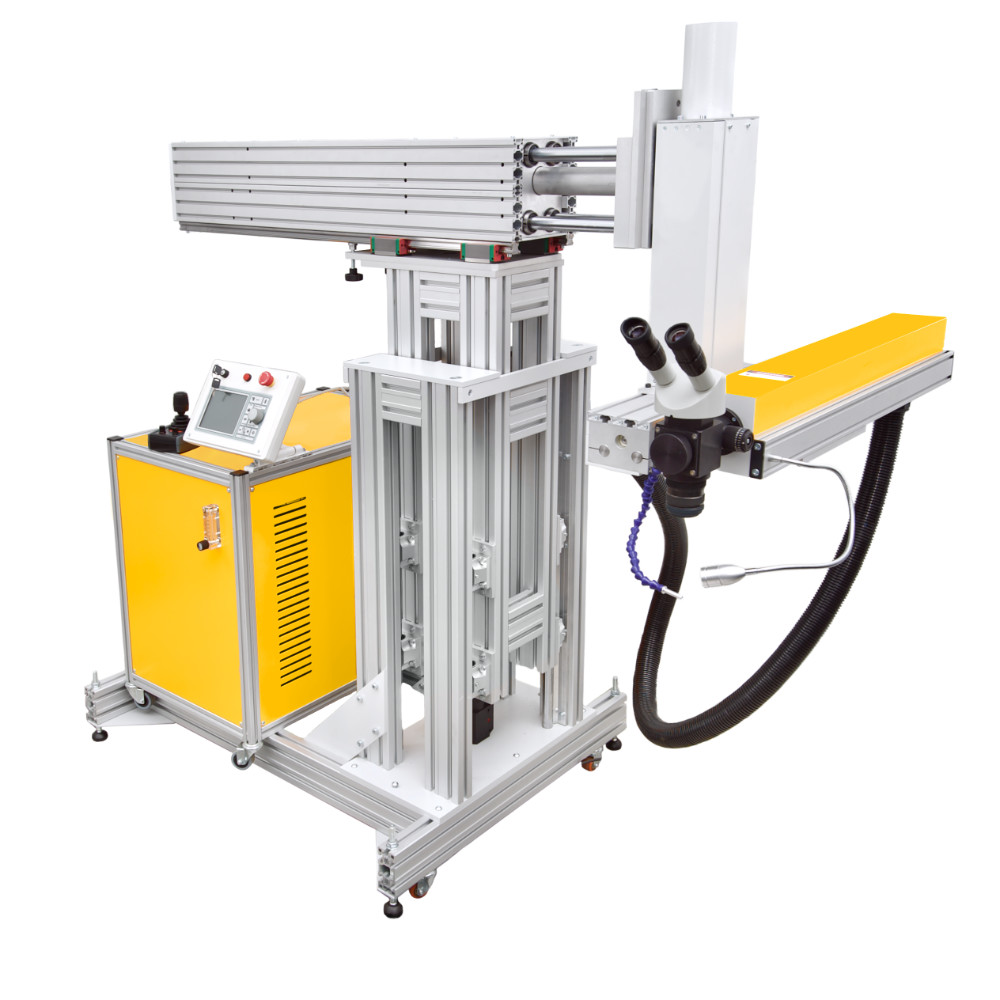

 Установка для лазерной сварки и наплавки ЛАТ-II для ремонта пресс-форм

Установки ЛАТ-II предназначены в первую очередь для проведения лазерной сварки и наплавки при ремонте объемных и тяжелых пресс-форм, литьевых форм, штампов и прочей оснастки из металла и сплавов. Могут также использоваться для других сварочных и наплавочных работ с изделиями практически любых размеров и сложной формы.

Лазерный излучатель установок ЛАТ-II установлен на приводе (механическая система перемещения сварочной головки), который позволяет перемещать его по трем координатам (XYZ) относительно обрабатываемого изделия. Такая система перемещения дает возможность создавать протяженные и сложные по конфигурации сварные швы. Кроме того, система перемещения, а также мобильность установки позволяют значительно увеличить размер рабочего пространства, благодаря чему ремонтно-восстановительные сварочно-наплавочные работы могут выполняться на крупногабаритных и тяжелых изделиях со сложной поверхностью.

Установки состоят из лазерного излучателя, системы питания, управления и охлаждения в едином подвижном блоке и системы перемещения излучателя на подвижной тележке с опорами.

Установки ЛАТ-II легко модифицируются и адаптируются к различным особенностям производства и технологического процесса, позволяя решать широкий спектр задач по лазерной сварке и наплавки различной сложности.

Сводные технические характеристики установки ЛАТ-II  можно посмотреть здесь.

Модульная конфигурация установки. Автоматизированная система позиционирования излучателя лазера (сварочной головки).

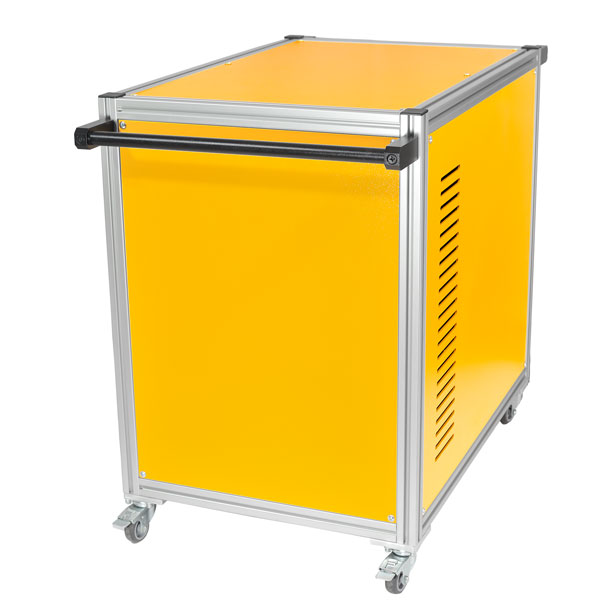

Силовой модуль установки для лазерной сварки и наплавки ЛАТ-С

Установка состоит из двух раздельных модулей. В первом модуле расположены источник питания и система охлаждения лазера (силовой модуль).

Каркас силового модуля выполнен из высококачественного облегченного конструктивного алюминиевого профиля с Т-образными пазами. Такой каркас позволяет менять положение ручек, прикреплять блок к какой-то неподвижной конструкции, а также позволяет устанавливать различные дополнительные приспособления и оборудование. Силовой модуль оснащен колесами со стопорами и ручками для удобства перемещения.

Основные технические характеристики силового модуля:

  • Система охлаждения - двухконтурное, "вода-вода", расход не более 0,6 М3/час (адаптированно для работы с промышленным чиллером);
  • Электропитание - 3-х фазное, 380/220 В, 50 Гц, не более 16 кВт (в зависимости от модификации установки);
  • Габариты - 740х470х500 мм;
  • Вес - 60 кг;

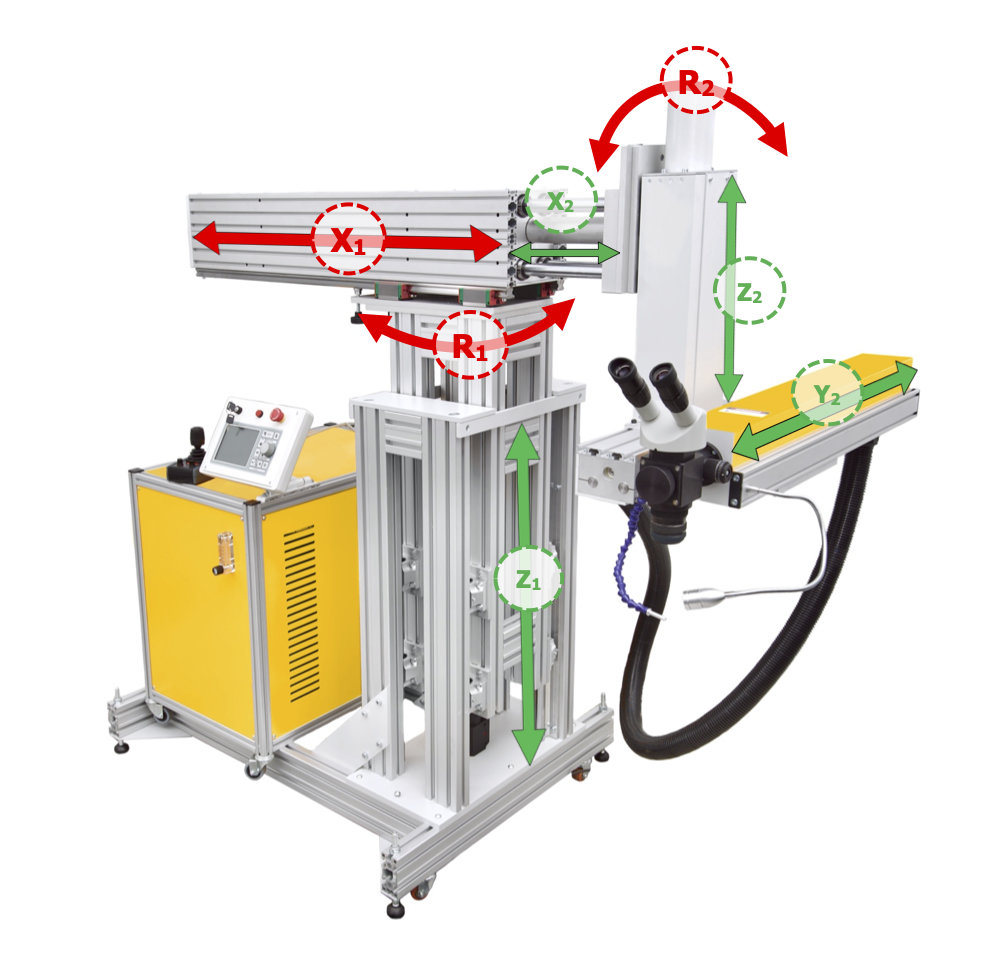

 Схема осей системы перемещения излучателя установки лазерной сварки и наплавки ЛАТ-II

Второй модуль установки для лазерной сварки и наплавки ЛАТ-II - оптико-механический.

Оптико-механический модуль установки состоит из лазерного излучателя, расположенного на комбинированной трех-осевой (Х-Y-Z-оси) системе перемещения (позиционирования)

Комбинированная система перемещения состоит из:

(1) ручной системы грубого позиционирования (оси с ручным позиционированием) и

(2) автоматизированной системы механизированных приводов на основе шаговых двигателей и двигателей постоянного тока (оси с автоматизированным управлением), позволяющей перемещать сварочную головку (лазерный излучатель) по трем осям (XYZ).

Основные технические характеристики:

(1) Оси с ручным позиционированием:

  • X1 - ход 550 мм;
  • R1 – поворот в горизонтальной плоскости - +/- 30°;
  • R2 – поворот в вертикальной плоскости - +/- 30°;

(2) Оси с автоматизированным управлением:

  • Z1 – ось (двигатель постоянного тока) – ход 500 мм;
  • X2, Y2, Z2 – оси (шаговые двигатели), управление джойстиком-манипулятором, с ходом:

-X2 – 250 мм;
-Y2 – 250 мм;
-Z2 – 250 мм.

Джойстик манипулятор контроллера системы перемещения установки для лазерной сварки и наплавки ЛАТ-II



Управление системой по осям X2, Y2, Z2 осуществляется автономным контроллером с джойстиком-манипулятором (базовая модификация ТМС-2(Б)).

Управление системой может осуществляться в двух программных режимах контроллера: (а) ручной режим позиционирования (направление движения задается джойстиком, запуск лазера осуществляется педалью или кнопкой по усмотрению оператора) и (б) программный режим (направление движения программируется путем «обкатки-обучения» необходимой траектории сварки или наплавки и расстановки точек начала/конца траектории (линия, круг, дуга), после нажатия кнопки «пуск» осуществляется сварка или наплавка по запрограммированной траектории с установленными параметрами работы лазера).

Мощный и производительный твердотельный лазер

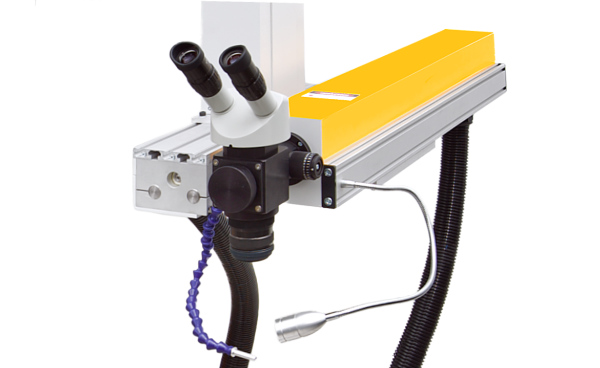

Твердотельный лазер установки для лазерной сварки и наплавки ЛАТ-II

Лазерная установка ЛАТ-II разработана на основе высокопроизводительного и мощного импульсного твердотельного Nd:YAG лазера (длина волны излучения 1,064 мкм) с ламповой накачкой с улучшенными пространственными характеристиками лазерного излучения.

Основные характеристики лазера установок ЛАТ-II:

  • Максимальная энергия импульса излучения (в зависимости от модели) — 80-120 Дж;
  • Максимальная импульсная мощность (в зависимости от модели) — 8-15 кВт;
  • Средняя мощность излучения (в зависимости от модели) — 200-600 Вт;
  • Длительность импульса — 0,2-20 мс;
  • Частота повторения импульсов — 1-200 Гц;
  • Диаметр сфокусированного пучка — 0,2-3,5 мм (регулируется пользователем);

Все установки серии ЛАТ-II оснащены системой визуального наблюдения зоны сварки на основе микроскопа и улучшенной системой фокусировки лазерного излучения со следующими характеристиками:

  • микроскоп, тип — бинокулярный с увеличением 14' и диаметром поля зрения 10 мм;
  • система защиты глаз оператора от излучения — подавление излучения 107;
  • регулировка диаметра пятна: ручная (лимб);
  • фокусирующий объектив в стандартной комплектации, фокусное расстояние, мм — 160 мм;

Более подробно технические характеристики лазера конкретных моделей установки ЛАТ-II  можно посмотреть здесь.

Вспомогательные системы и оборудование для удобства работы

Перископический модуль поворота лазерного излучения ЛАТ-II

Все установки ЛАТ-II в стандартной комплектации оснащены следующими вспомогательными системами обеспечения зоны сварки:

  • боковая подсветка зоны сварки диодным светильником на гибком основании;
  • система подачи защитного газа в зону сварки суставчатым шлангом;
  • ротаметр-регулятор интенсивности потока защитного газа.

 Установку можно оснастить (дополнительные опции):

  • Системой видеонаблюдения за зоной сварки;
  • Дополнительной осевой и (или) боковой подсветкой;
  • Перископической насадкой для сварки в труднодоступных местах с поворотом в двух плоскостях (на 360°/360°);
  • Дополнительным фокусирующим объективом с увеличенным или уменьшенным фокусным расстоянием (100 мм, 200 мм, 300 мм);
  • Дополнительной линией подачи защитного газа в зону сварки;
  • Система перемещение объектива по оси Z для точной настройки фокуса (ручная, при помощи кольца) с ходом 15 мм.

 Съемный пульт управления с сенсорным экраном

Пульт управления установки для лазерной сварки и наплавки ЛАТ-С

Установка оснащена съемным пультом управления с сенсорным экраном на поворотной штанге. Пульт может располагаться на корпусе основного блока, а также в любом другом удобном для пользователя месте.

На сенсорном экране пульта можно изменять основные параметры работы лазера: напряжение, длительность импульса, частота импульса, форма импульса, режим работы лазера и многое другое. На экране также отображаются основная информация о состоянии лазера (температура, мощность, скорость протока, время работы и т.п.). Предусмотрена возможность сохранения пользовательских настроек параметров работы лазера (пресеты).

Запуск работы лазера осуществляется при помощи педали или (и) кнопки джойстика-манипулятора контроллера системы перемещения сварочной головки. Запуск излучения лазера осуществляется как в режиме одиночного импульса , так и в режиме серии импульсов в соответствии с установленными параметрами излучения на пульте управления.

Конструктивная гибкость установки

Конструкция установки ЛАТ-II легко модифицируется и адаптируется к различным особенностям производства или технического процесса заказчика. Если вы не обнаружили в предлагаемой лазерной установке и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать ее по вашим требованиям.



Сводные технические характеристики и общее описание установки для лазерной сварки ЛАТ-II в стандартной комплектации

Основные технические характеристики:

Модель ЛАТ-II-200 ЛАТ-II-300 ЛАТ-II-400 ЛАТ-II-500 ЛАТ-II-600
Тип лазера импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм мпульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм
Средняя мощность излучения, max 200 Вт 300 Вт 400 Вт 500 Вт 600 Вт
Максимальная импульсная мощность 8 кВт
10 кВт
12 кВт
14 кВт
14 кВт
Максимальная энергия импульса 80 Дж 100 Дж 120 Дж 140 Дж
140 Дж
Нестабильность энергии +/- 2,5% +/- 2,5% +/- 2,5% +/- 2,5% +/- 2,5%
Длительность импульса излучения 0,2-20 мс 0,2-20 мс 0,2-20 мс  0,2-20 мс 0,2-20 мс
Частота повторения импульса 1-100 Гц 1-100 Гц 1-100 Гц 1-100 Гц 1-100 Гц
Диаметр сфокусированного пучка (объектив F=160мм, регулируется)  0,2-3 мм  0,3-3,5 мм 0,3-3,5 мм   0,3-3,5 мм 0,3-3,5 мм
Изменение формы импульса + + +  +  +
Электропитание 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц
Потребляемая мощность 7 кВт 10,5 кВт 14 кВт 16 кВт 16 кВт
Тип охлаждения двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером
двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером

двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером

двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером
Расход водопроводной воды  0,5 м3/час 0,6 м3/час 0,8 м3/час 0,8 м3/час  0,8 м3/час
Габаритные размеры 810х1400х1350 мм  810х1400х1350 мм  810х1400х1350 мм 810х1400х1350 мм 810х1400х1350 мм
Масса 250 кг  250 кг

 250 кг

 250 кг  250 кг



Система фокусировки лазерного излучения и визуального наблюдения:

  • микроскоп, тип — бинокулярный;
  • увеличение, крат — 14;
  • диаметр поля зрения, мм — 10;
  • система защиты глаз оператора от излучения — подавление излучения 107;
  • диаметр сфокусированного пучка, мм — 0,2-3,5 (в зависимости от модели установки);
  • регулировка диаметра пятна: ручная (лимб);
  • фокусирующий объектив, фокусное расстояние, мм — 160 мм;

Вспомогательные системы, устройства и принадлежности, включенные в стандартную комплектацию:

  • боковая подсветка зоны сварки диодным светильником на гибком основании;
  • система подачи защитного газа в зону сварки суставчатым шлангом;
  • ротаметр-регулятор интенсивности потока защитного газа;

 Органы управления установкой:

  • Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
  • Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
  • В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
  • Дисплей пульта визуализирует основную информацию о работе установки;
  • Кнопка аварийного отключения лазера;
  • Ключ включения/выключения питания установки;
  • Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);
  • Джойстик-манипулятор контроллера системы перемещения лазерного излучателя (управляет системой и позволяет запускать лазер).

Система механизации (позиционирования) излучателя :

Комбинированная система перемещения состоит из: (1) ручной системы грубого позиционирования (оси с ручным позиционированием) и (2) автоматизированной системы механизированных приводов на основе шаговых двигателей и двигателей постоянного тока (оси с автоматизированным управлением), позволяющей перемещать сварочную головку (лазерный излучатель) по трем осям (XYZ).

Основные технические характеристики:

(1) Оси с ручным позиционированием:

  • X1 - ход 550 мм;
  • R1 – поворот в горизонтальной плоскости - +/- 30°;
  • R2 – поворот в вертикальной плоскости - +/- 30°;

(2) Оси с автоматизированным управлением:

  • Z1 – ось (двигатель постоянного тока) – ход 500 мм;
  • X2, Y2, Z2 – оси (шаговые двигатели), управление джойстиком-манипулятором, с ходом: X2 – 250 мм; Y2 – 250 мм; Z2 – 250 мм;

Управление системой по осям X2, Y2, Z2 осуществляется автономным контроллером с джойстиком-манипулятором (базовая модификация ТМС-2(Б)). Два программных режима контроллера: (а) ручной режим позиционирования  (б) программный режим (простые траектории (линия, круг, дуга).

 Комплект поставки установки ЛАТ-II в стандартной комплектации:

  • Силовой модуль — 1 шт.;
  • Оптико-механический модуль — 1 шт.;
  • Комплект ЗИП  - 1 шт.;
  • Паспорт и инструкция по эксплуатации установки - 1 шт.;



Более подробную информацию о конструкции, технических характеристиках и возможностях установки ЛАТ-II можно получить у наших специалистов.
