Установка для лазерной сварки и наплавки МУЛ-3D

Компактная и производительная установка для лазерной сварки и наплавки МУЛ-3D с волоконным выводом лазерного излучения и трехмерной системой перемещения сварочной головки

МУЛ-3D - компактная и производительная установка для лазерной сварки и наплавки с оптоволоконным выводом лазерного излучения с трехмерной (XYZ) автоматизированной системой позиционирования сварочной головки предназначена для ремонта и восстановления металлических инструментов, оснастки, штампов, пресс-форм различного размера, а также для решения прочих задач методами лазерной сварки и наплавки.

Компактная разборная конструкция установки позволяет производить работы по лазерной сварке и наплавке на выезде.

Автоматизированная система позиционирования дает возможность создавать протяженные и сложные по конфигурации швы в процессе лазерной сварки и наплавки.

Благодаря гибкому кварцевому волокну и легко трансформируемой конструкции из штанг, на которой размещается система перемещения со сварочной головкой, на данной установке можно осуществлять лазерную обработку как маленьких, так и больших деталей, например, пресс-форм и штампов.

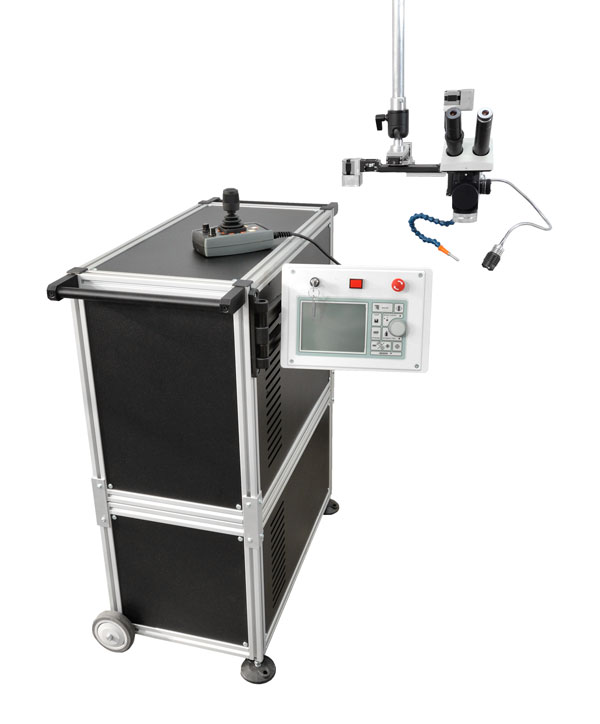

 Конструктивно установка для лазерной сварки и наплавки МУЛ-3D состоит из:
  • единого разборного блока установки (лазерный блок), в котором находятся твердотельный лазер, система питания и охлаждения, а также съемный выносной пульт управления установкой;
  • автоматизированной системы перемещения по трем координатам (XYZ) и фокусирующей насадки (сварочной головке) ФН-1, расположенной на этой системе;
  • Кварцевого оптического волокна, соединяющего лазерный блок и фокусирующую насадку ФН-1, по которому передается лазерное излучение;
  • трансформируемой конструкции из штанг на которой размещается система перемещения c фокусирующей насадкой.

 Посмотреть сводные технические характеристики установки МУЛ-3D

Компактность и мобильность

Модули установки для лазерной сварки и наплавки МУЛ-3D легко объединяются в компактный блок.

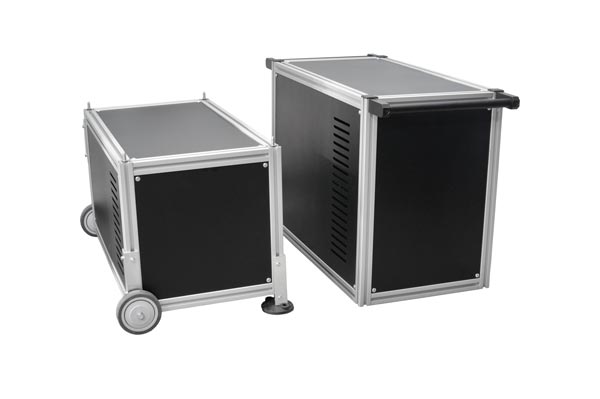

Лазерный блок установки МУЛ-3D для удобства транспортировки разделяется на два модуля. Быстросъемные разъемы обеспечивуют легкое присоединение коммутационных линий модулей (шланги, кабели и т.п.). Простая конструкция модулей обеспечивает их быстрый монтаж и демонжаж в условиях работы на выезде силами одного человека.

Каркас модулей выполнен из высококачественного конструктивного алюминиевого профиля с Т-образными пазами. Такой каркас позволяет менять положение ручек, прикреплять лазерный блок к какой-то неподвижной конструкции, закреплять на блоке систему штанг, а также позволяет устанавливать различные дополнительные приспособления, например, ящик с инструментами, предметный стол, оснастку для сварки и т.п.

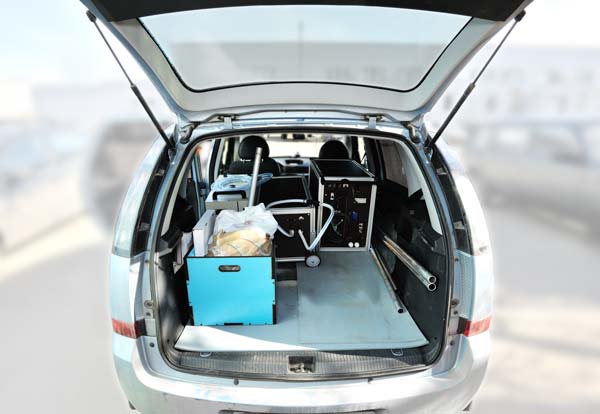

 Установка для лазерной сварки и наплавки МУЛ-3D помещается в легковой автомобиль.

Весь комплект установки МУЛ-3D, включая все дополнительное оборудование, помещается в багажник легкового автомобиля.



Основные характеристики лазерного блока установки МУЛ-3D

  • Общий размер лазерного блока, мм — 600х350х750;
  • Размеры модулей, мм — 600х350х300 и 600х350х450;
  • Вес блока, кг — 55-65 (в зависимости от модели);

Производительный твердотельный лазер с волоконным выводом излучения

Узел ввода в волокно лазерного излучателя установки для лазерной сварки и наплавки МУЛ-3D

Лазерная установка МУЛ-3D разработана на основе импульсного твердотельного Nd:YAG лазера (длина волны излучения 1,064 мкм) с ламповой накачкой, дополнительно оборудованного узлом ввода лазерного излучения в кварцевое волокно. Для лазерного оборудования малогабаритного класса лазер установки МУЛ-3D обладает хорошей производительностью.

Основные технические характеристики лазера установок МУЛ-3D

  • Максимальная энергия импульса излучения — 40 Дж - 70 Дж (в зависимости от модели);
  • Максимальная импульсная мощность (пиковая мощность) — 4 кВт - 8 кВт (в зависимости от модели);
  • Максимальная мощность излучения (средняя мощность) — 60 Вт - 150 Вт (в зависимости от модели);
  • Длительность импульса, мс — 0,2 — 20 (регулируется пользователем);
  • Частота повторения импульсов, Гц — 1-50 (регулируется пользователем);
  • Диаметр сфокусированного пучка, мм — 0,3-2,5 (регулируется пользователем);
  • Тип используемого волокна — кварцевое, 600-800 мкм;
  • Разъем подключения волокна, тип — SMA;
  • Электропитание — 3-х фазное, 380 В, 50 Гц;
  • Охлаждение, тип — совмещенное "вода-воздух" и "вода-вода", возможно подключение внешнего чиллера;

Подробные характеристики лазера установок МУЛ-3D в можно посмотреть здесь.

Доставка лазерного излучения в зону сварки и наплавки осуществляется при помощи кварцевого световода.

Кварцевый световод-волокно дает следующие возможности для лазерной сварки и наплавки:
  • световод позволяет передавать излучение лазера на значительные расстояния от источника излучения;
  • компактность и гибкость волокна позволяет осуществлять лазерную сварку и наплавку в труднодоступных местах;
  • световод позволяет подключать через унифицированный разъем различные оптические устройства, которые делают сварку удобнее.

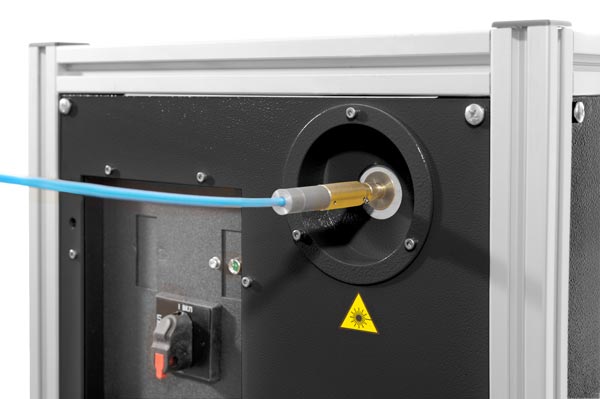

Подключение кварцевого световода к установке осуществляется при помощи быстросъемного стандартного разъема типа SMA. После подключения не требуется какой-либо дополнительной настройки или юстировки для ввода лазерного излучения в световод.

Посредством стандартного разъема SMA к установке МУЛ-3D подключаются различные оптические устройства, делающие лазерную сварку и наплавку удобнее, в частности , входящую в комплект установки МУЛ-3D фокусирующую насадку (сварочную головку) ФН-1 с системой визуального наблюдения за зоной сварки.

Система трехмерного позиционирования с фокусирующей насадкой ФН-1

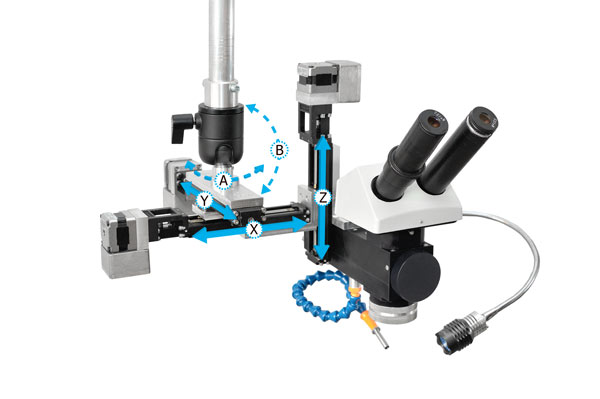

Установка для лазерной сварки и наплавки МУЛ-3D оборудована компактной автоматизированной системой позиционирования сварочной головки ФН-1 по трем осям (x-y-z). Система позиционирования перемещает сварочную головку по трем осям, обеспечивая возможность создавать протяженные и сложные по конфигурации швы в процессе лазерной сварки и наплавки.

Основные технические характеристики системы трехмерного позиционирования установки МУЛ-3D

  • Ход по оси X, мм — 80;
  • Ход по оси Y, мм — 80;
  • Ход по оси Z, мм — 80;
  • Вращение по оси А — 360°;
  • Наклон по оси В — 45°;
  • Тип привода — ШВП, линейные направляющие, шаговые двигатели;
  • Точность позиционирования, мм — +/- 0,05;
  • Габаритные размеры, мм  — 250х250х300;

При помощи размещенной на системе позиционирования фокусирующей насадки ФН-1 можно осуществлять точную лазерную сварку с глубоким проплавлением. Насадка позволяет получить высококачественный пучок лазерного излучения минимального размера, а также дает возможность полностью управлять процессом лазерной сварки и наплавки.

Основные возможности насадки ФН-1 при лазерной сварке и наплавке:

  • Визуальное наблюдение за зоной сварки при помощи микроскопа с увеличением 12х и полем зрения 8 мм. Предусмотрена защита глаз оператора от лазерного излучения с подавлением 107;
  • Регулировка размера пятна лазерного излучения от 0,3 мм до 2,5 мм (фокусирующий объектив f=100 мм). Регулировка размера пятна осуществляется вручную при помощи лимба;
  • Подача защитного газа в зону сварки с суставчатым шлангом-выводом;
  • Боковая диодная подсветка зоны сварки;

Автономный контроллер системы позиционирования

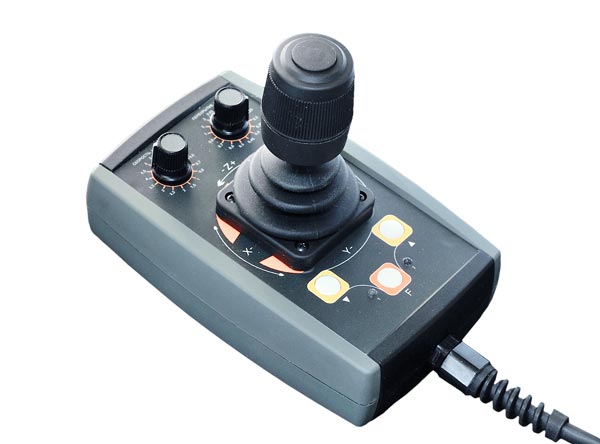

 Джойстик системы трехмерного позиционирования установки для лазерной сварки и наплавки МУЛ-3D

Управление системой трехмерного позиционирования установки МУЛ-3D осуществляется при помощи автономного контроллера с джойстиком.

Контроллер системы управляет частотой работы лазера в соответствии с заданными на джойстике параметрами скорости движения и перекрытия пятна лазерного излучения.

Основные возможности контроллера управления системой позиционирования:

  • Два основных режима работы: режим переменной скорости движения (в зависимости от угла наклона манипулятора джойстика) и режим фиксированной скорости (устанавливается на джойстике);
  • Дополнительный режим работы (опционально): программный режим траектории (обкатка траектории);
  • Возможность установки скорости движения и перекрытия пятна лазерного излучения на джойстике;
  • Джойстик позволяет управлять основными параметрами лазера;
  • Возможность запуска лазера непосредственно с джойстика (кнопка).

Смотрите видео с демонстрацией работы системы трехмерного позиционирования установки МУЛ-3D:



Съемный пульт управления с сенсорным экраном

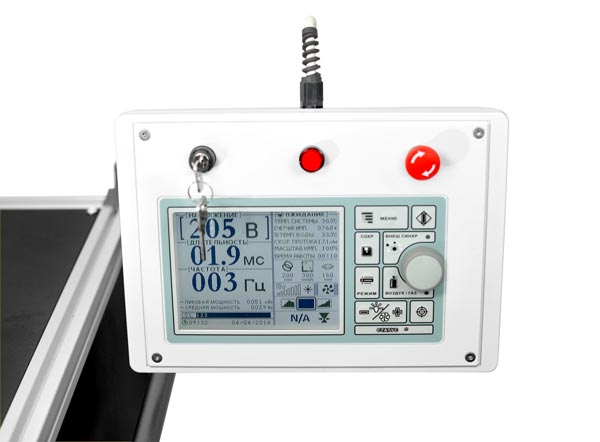

Пульт управления установкой для лазерной сварки и наплавки МУЛ-3D оборудован с сенсорным экраном

Установка оснащена съемным пультом управления с сенсорным экраном. Пульт может располагаться на корпусе основного блока, а также в любом другом удобном для пользователя месте.

На сенсорном экране пульта можно изменять основные параметры работы лазера: напряжение, длительность импульса, частота импульса, форма импульса, режим работы лазера и многое другое. На экране также отображаются основная информация о состоянии лазера (температура, мощность, скорость протока, время работы и т.п.). Предусмотрена возможность сохранения пользовательских настроек параметров работы лазера (пресеты).

Запуск работы лазера может осуществляется как с джойстика системы позиционирования, так и при помощи педали. Джойстик и педаль позволяют запускать излучение лазера как в режиме одиночного импульса , так и в режиме серии импульсов в соответствии с установленными параметрами излучения на пульте управления.

Конструктивная гибкость установки

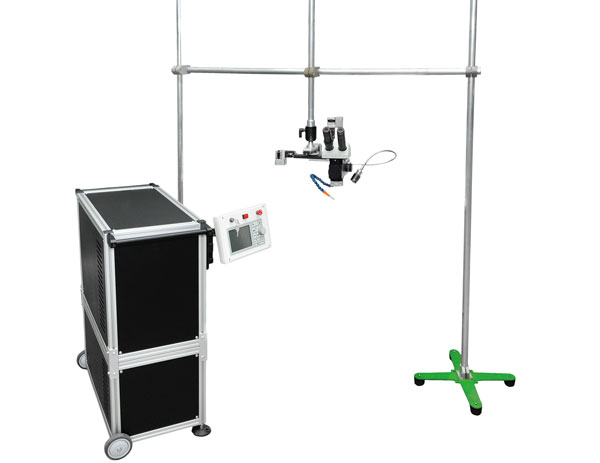

Трансформируемая конструкция из штанг для крепления системы трехмерного позиционирования установки для лазерной сварки и наплавки МУЛ-3D

Установка для лазерной сварки МУЛ-3D легко адаптируется к любым производственным ситуациям и задачам лазерной сварки и наплавки. Система трехмерного позиционироварования со сварочной головкой располагаются на легко транформируемой конструкции из штанг.

Каркас лазерного блока установки выполнен из прочного конструкционного профиля с Т-образными пазами, что позволяет закрепить конструкцию из штанг или любое другое дополнительное оборудование

Относительно компактные размеры фокусирующей насадки, гибкость оптоволокна, трансформируемая конструкция из штанг, а также передача илучения лазера по волокну на значительное расстояние, дают возможность осуществлять сварку и наплавку в труднодоступных местах различных деталей сложной конфигурации или больших размеров, например пресс-форм.

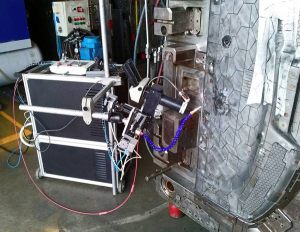

Возможность работы с крупными и небольшими деталями

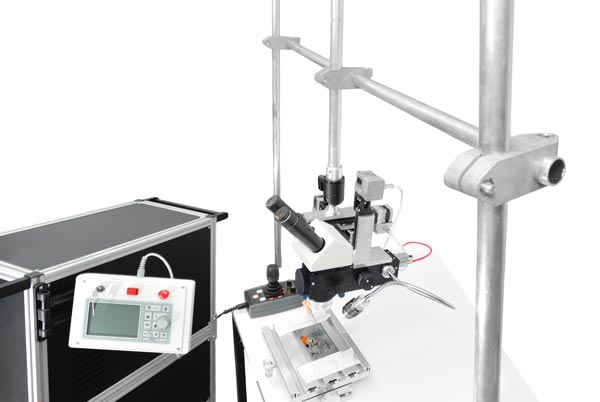

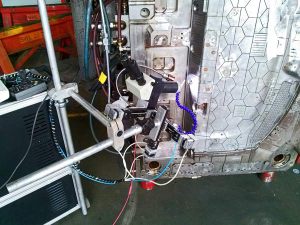

Организация рабочего места при помощи конструкций из штанг на установке для лазерной сварки и наплавки МУЛ-3D

При помощи конструкции из штанг можно организовать рабочее место непосредственно на лазерном блоке установки или на обычном столе и обрабатывать небольшие детали, например, инструменты, оснастку, части пресс-форм.

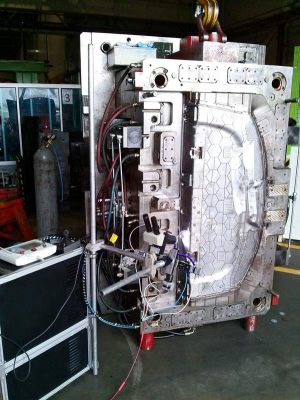

Конструкция из штанг и гибкое волокно позволяет работать с крупными пресс-формами, доставляя излучение лазера в необходимое место.

 Дополнительные возможности для удобства сварки, пайки и наплавки

По запросу установка МУЛ-3D может дополняться:

  • Система видеонаблюдения за зоной сварки;
  • Дополнительный охладитель (чиллер);
  • Дополнительная подсветка (боковая или осевая);
  • Дополнительные фокусирующие объективы для насадки ФН-1 с увеличенным или уменьшенным фокусным расстоянием (50 мм, 100 мм, 150 мм, 200 мм);
  • Улучшенный микроскоп;
  • Конус подачи защитного газа;
  • Дополнительная линия подачи защитного газа;
  • Улучшенный контроллер управления системой позиционирования;
  • Улучшенная система позиционирования (улучшенная точность позиционирования, увеличеный ход системы позиционирования и т.п.);
  • Автоматизированная регулировка пятна лазерного излучения с джойстика и пульта управления.

 Бесплатное обучение и техническая поддержка

Обучение работе на установке и инструктаж по техническому обслуживанию установки в нашем техническом центре бесплатны. Консультации по работе, настройке и обслуживанию нашей установки пожизненно бесплатны. Обучение и техническая поддержка осуществляется непосредственно специалистами, разработавшими эту установку.



Сводные технические характеристики и общее описание установки для лазерной сварки и наплавки МУЛ-3D

Основные технические характеристики:

Модель МУЛ-3D-60 МУЛ-3D-100 МУЛ-3D-150 МУЛ-3D-200
Тип лазера импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения
Средняя мощность излучения, max 60 Вт  100 Вт 150 Вт 200 Вт
Максимальная импульсная мощность 4 кВт  6 кВт 8 кВт 8 кВт
Максимальная энергия импульса 40 Дж  60 Дж  70 Дж 70 Дж
Нестабильность энергии +/- 2,5% +/- 2,5%  +/- 2,5% +/- 2,5%
Длительность импульса излучения 0,2-20 мс 0,2-20 мс  0,2-20 мс  0,2-20 мс
Частота повторения импульса 1-50 Гц 1-50 Гц  1-50 Гц  1-50 Гц
Изменение формы импульса + + + +
Электропитание 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц
Потребляемая мощность 3 кВт  5 кВт 6 кВт 8 кВт
Тип охлаждения двухконтурное, совмещенное "вода-воздух" и "вода-вода", возможно подключение внешнего чиллера двухконтурное, совмещенное "вода-воздух" и "вода-вода", возможно подключение внешнего чиллера двухконтурное, совмещенное "вода-воздух" и "вода-вода", возможно подключение внешнего чиллера двухконтурное, совмещенное "вода-воздух" и "вода-вода", возможно подключение внешнего чиллера
Расход водопроводной воды (без использования внешнего чиллера) 0,4 м3/час 0,4 м3/час 0,5 м3/час  0,5 м3/час
Лазер-пилот 0,63 мкм (красный) + + + +
Габариты блока 600х350х700 мм 600х350х700 мм 600х350х700 мм 600х350х700 мм
Вес 50 кг  60 кг  65 кг 65 кг

 Узел ввода излучения лазера в световод:

  • Тип используемого световода — кварцевое волокно;
  • Диаметр световода, мкм — 600-800;
  • Тип разъема для подключения — SMA;
  • Основное подключаемое оборудование: система фокусировки ФН-1;

Система фокусировки лазерного излучения и визуального наблюдения ФН-1 (сварочная головка):

  • Микроскоп, тип — бинокулярный;
  • Увеличение, крат — 12;
  • Диаметр поля зрения, мм — 8;
  • Система защиты глаз оператора — подавление излучения 107;
  • Диаметр сфокусированного пучка, мм — 0,3-2,5;
  • Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
  • Регулировка диаметра пятна: ручная (лимб);
  • Диаметр волокна, мкм — 600;
  • Длина волокна (по умолчанию), м — 5;
  • Тип разъема для подключения волокна — SMA;
  • Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;
  • Боковая диодная подсветка зоны сварки;

Система трехмерного позиционирования сварочной головки:

  • Ход по оси X, мм — 80;
  • Ход по оси Y, мм — 80;
  • Ход по оси Z, мм — 80;
  • Вращение по оси А — 360°;
  • Наклон по оси В — 45°;
  • Тип привода — ШВП, линейные направляющие, шаговые двигатели;
  • Точность позиционирования, мм — +/- 0,05;
  • Габаритные размеры, мм  — 250х250х300;
  • Управление — автономный контроллер с джойстиком;

 Основные возможности контроллера управления системой позиционирования:

  • Контроллер управляет частотой работы лазера в соответствии с заданными параметрами скорости движения и перекрытия пятна лазерного излучения.
  • Два основных режима работы: режим переменной скорости движения (в зависимости от угла наклона манипулятора джойстика) и режим фиксированной скорости (устанавливается на джойстике);
  • Возможность установки скорости движения и перекрытия пятна лазерного излучения на джойстике;
  • Джойстик позволяет управлять основными параметрами лазера;
  • Возможность запуска лазера непосредственно с джойстика (кнопка);

Органы управления установкой:

  • Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
  • Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
  • В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
  • Дисплей пульта визуализирует основную информацию о работе установки;
  • Кнопка аварийного отключения лазера;
  • Ключ включения/выключения питания установки;
  • Запуск лазера осуществляется при помощи педали или кнопки на джойстике системы позиционирования (запуск лазера может производиться в режимах одиночного или серии импульсов);

Комплект поставки установки МУЛ-3D в стандартной комплектации:

  • Лазерный блок — 1 шт.;
  • Фокусирующая насадка ФН-1 (сварочная головка) — 1 шт.;
  • Волоконный кабель для подключения головки ФН-1  — 5 м;
  • Система трехмерного позиционирования (X-Y-Z) c автономным контроллером и джойстиком - 1 шт.;
  • Комплект штанг с креплениями - 1 шт.;
  • Комплект ЗИП (лампа накачки - 1 шт. и защитное стекло  - 1 шт.) - 1 шт.;
  • Паспорт и инструкция по эксплуатации установки - 1 шт.;

Регистрационный номер декларации о соответствии: ТС N RU Д-RU.ММ06.В.01088



Более подробную информацию о конструкции, технических характеристиках и возможностях установки МУЛ-3D можно получить у наших специалистов.

Если вы не обнаружили в предлагаемой лазерной установке и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать или укомплектовать ее по вашим требованиям.
