Установка для лазерной сварки и наплавки МУЛ-1 (В)

Установка для лазерной сварки и наплавки МУЛ-1 (В) с оптоволоконным выводом лазерного излучения

Малогабаритная лазерная технологическая установка МУЛ-1 (В) с оптоволоконным выводом лазерного излучения предназначена для лазерной сварки и наплавки различных металлов и их сплавов.

Доставка лазерного излучения в зону сварки и наплавки осуществляется при помощи кварцевого световода.

Кварцевый световод-волокно дает следующие возможности для лазерной сварки и наплавки:
  • световод позволяет передавать излучение лазера на значительные расстояния от источника излучения;
  • компактность и гибкость волокна позволяет осуществлять лазерную сварку и наплавку в труднодоступных местах;
  • световод позволяет подключать через унифицированный разъем различные оптические устройства, которые делают сварку удобнее.

Установка МУЛ-1 (В) подойдет для лазерной сварки и наплавки изделий сложной конфигурации и формы, сварки в труднодоступных местах, ремонта и восстановления пресс-форм и штампов, сварки объемных рекламных конструкций (буквы, вывески и т.п.), медицинских инструментов, а также сварки и наплавки любых других изделий и деталей в преимущественно ручном и полуавтоматическом режиме точечной сваркой и шовной сваркой со швами различной протяженности и формы.

Установка позволяет осуществлять лазерную сварку и наплавку:

  • вручную непосредственно торцом волокна;
  • при помощи ручной фокусирующей насадки-карандаша ФН-2;
  • при помощи фокусирующей насадки ФН-1 с системой визуального наблюдения зоны сварки (микроскоп).

Установка МУЛ-1 (В) выпускается в базовой и расширенной модификациях. Базовые модификации установки оборудованы автономной системой охлаждения и источником питания, работающим от 220 В. Расширенные модификации установки адаптированы для работы с более высокой производительностью и обладают более высокой энергетикой.

Скачать брошюру об установке для лазерной сварки и наплавки МУЛ-1(В)

Посмотреть сводные технические характеристики установки МУЛ-1 (В)

Единый компактный и мобильный блок

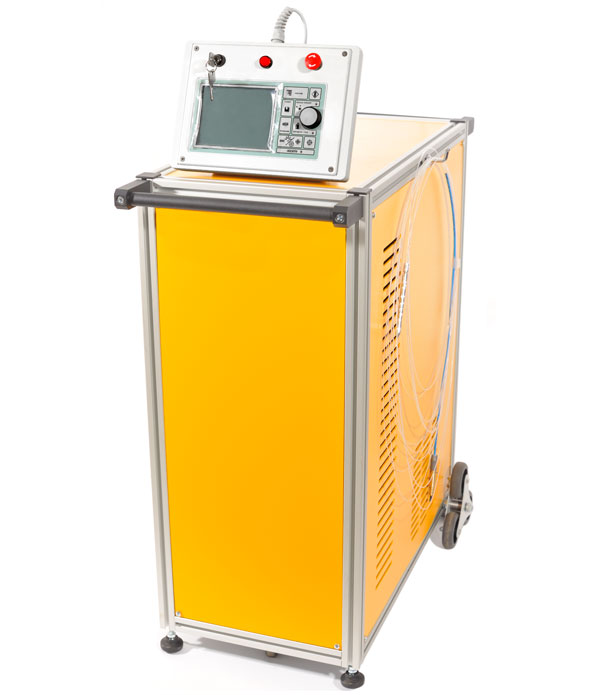

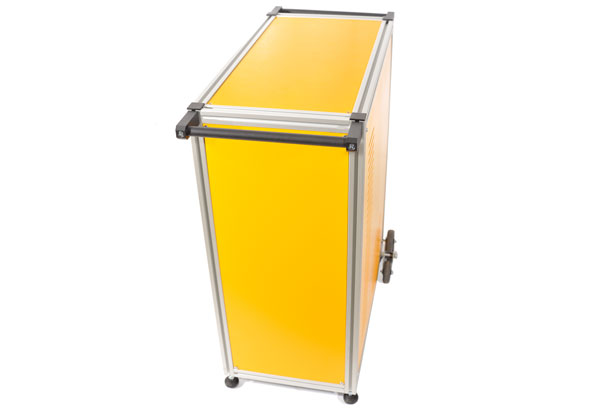

Единый мобильный блок установки для лазерной сварки и наплавки МУЛ-1 (В)

Установка состоит из единого блока, в котором располагаются система питания, система охлаждения и лазерный излучатель.

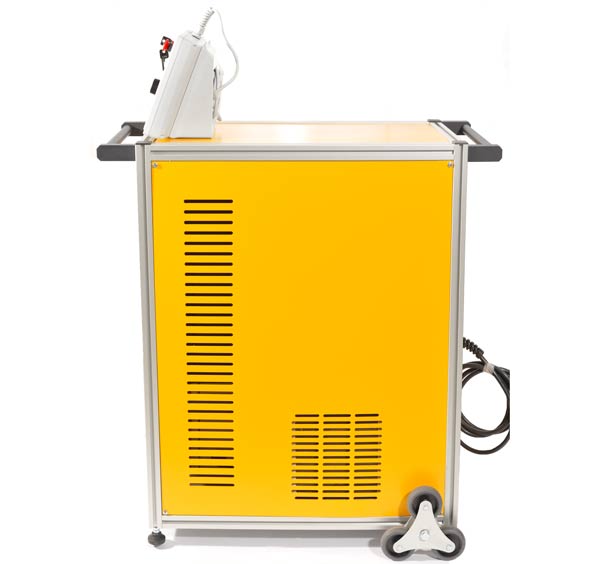

 Установка для лазерной сварки и наплавки МУЛ-1 (В) боковая проекция.

Каркас единого блока выполнен из высококачественного облегченного конструктивного алюминиевого профиля с Т-образными пазами. Такой каркас позволяет менять положение ручек, прикреплять блок к какой-то неподвижной конструкции, а также позволяет устанавливать различные дополнительные приспособления, например, ящик с инструментами, предметный стол, оснастку для сварки и т.п.

Все установки МУЛ-1 (В) оборудованы колесами, стопорами и ручками для удобства перемещения. Базовые модификации установки оснащаются автономной системой охлаждения типа "вода-воздух" и источником питания лазера, работающим от сети 220 В, что в сочетании с небольшими габаритами блока дает свободу перемещения установки.

Основные характеристики блока установки МУЛ-1(В) в базовой модификации

  • Размер блока, мм — 600х350х700
  • Вес блока, кг — не более 55
  • Охлаждение — автономное, тип "вода/воздух"
  • Электропитание — 220 В/50 Гц/16 А;
  • Потребляемая мощность, кВт — не более 3,5

Основные характеристики блока установки МУЛ-1(В) в расширенной модификации можно посмотреть здесь.

Твердотельный лазер с волоконным выводом излучения

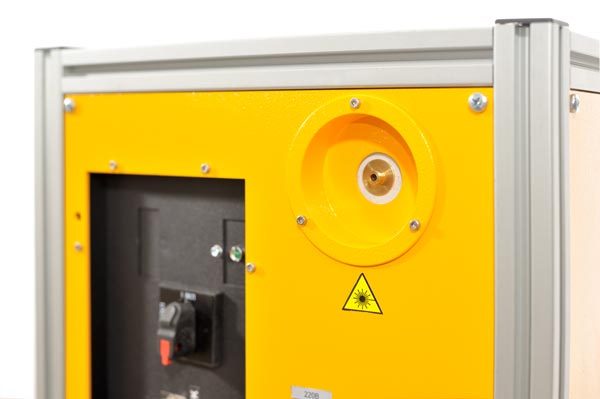

Излучатель лазера установки для лазерной сварки и наплавки МУЛ-1 (В)

Лазерная установка МУЛ-1 (В) разработана на основе импульсного твердотельного Nd:YAG лазера (длина волны излучения 1,064 мкм) с ламповой накачкой, дополнительно оборудованного узлом ввода лазерного излучения в кварцевое волокно. Для лазерного оборудования малогабаритного класса лазер установки МУЛ-1 (В) обладает хорошей производительностью.

Основные характеристики лазера установок МУЛ-1 (В) в базовой модификации

  • Максимальная энергия импульса излучения — 40 Дж (МУЛ-1(В)-60-Б) или 60 Дж (МУЛ-1(В)-100-Б)
  • Максимальная импульсная мощность (пиковая мощность) — 4 кВт (МУЛ-1(В)-60-Б) или 6 кВт (МУЛ-1(В)-100-Б)
  • Максимальная мощность излучения (средняя мощность) — 60 Вт (МУЛ-1(В)-60-Б) или 100 Вт (МУЛ-1(В)-100-Б)
  • Длительность импульса, мс — 0,2 — 20
  • Частота повторения импульсов, Гц — 1-50

Основные характеристики лазера установок МУЛ-1(В) в расширенной модификации можно посмотреть здесь.

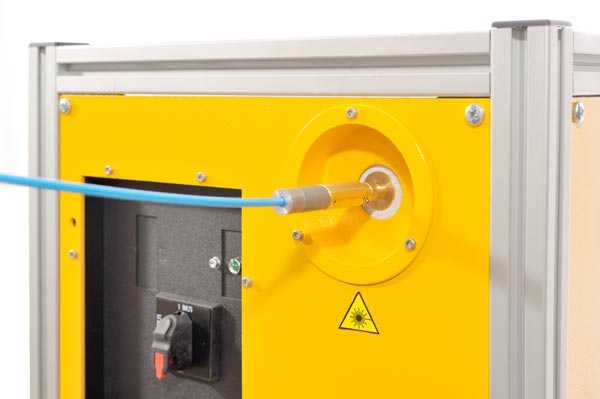

 Узел подключения кварцевого волокна к установке для лазерной сварки и наплавки МУЛ-1 (В)

Подключение кварцевого световода к установке осуществляется при помощи быстросъемного стандартного разъема типа SMA. После подключения не требуется какой-либо дополнительной настройки или юстировки для ввода лазерного излучения в световод.

Посредством стандартного разъема SMA к установке МУЛ-1 (В) можно подключать различные оптические устройства, делающие лазерную сварку и наплавку удобнее. Например, можно подключить кварцевый световод для сварки торцом волокна, фокусирующую насадку-карандаш ФН-2, фокусирующую насадку с системой визуального наблюдения за зоной сварки ФН-1.

Позиционирование фокусирующих насадок относительно зоны сварки и наплавки осуществляется при помощи красного лазера-пилота (0,63 мкм).

Лазерная сварка торцом волокна

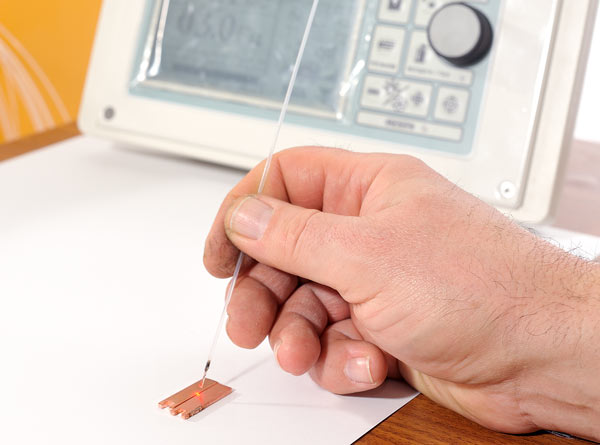

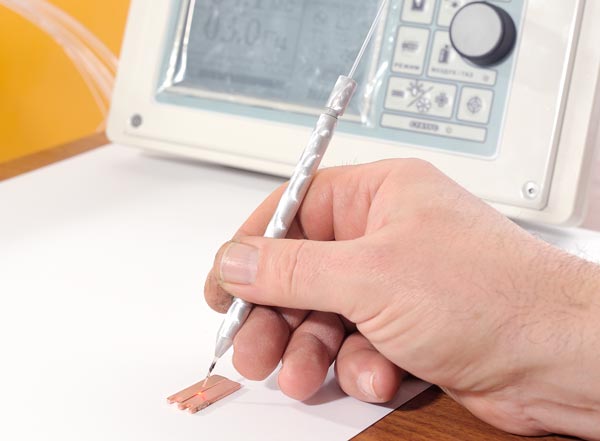

Лазерная сварка торцом кварцевого световода на установке для лазерной сварки и наплавки МУЛ-1 (В)

Установка позволяет осуществлять лазерную сварку в ручном режиме непосредственно торцом кварцевого волокна.

Подобный способ сварки лазером не дает глубокого проплавления, но гибкость и компактный размер волокна, а также возможность передачи по волокну излучения лазера на значительное расстояние от его источника, позволяет осуществлять сварку в труднодоступных местах различных деталей сложной конфигурации, не требующих для сварки высоких энергий лазера.

Например, такой способ лазерной сварки можно использовать для монтажа объемных рекламных конструкций (буквы, вывески и т.п.).

Для удобства сварку можно осуществлять при помощи карандаша-держателя волокна.

Для сварки торцом волокна применяются кварцевые световоды диаметром 600-800 мкм. К установке такой световод присоединяется при помощи стандартного быстросъемного разъема типа SMA.

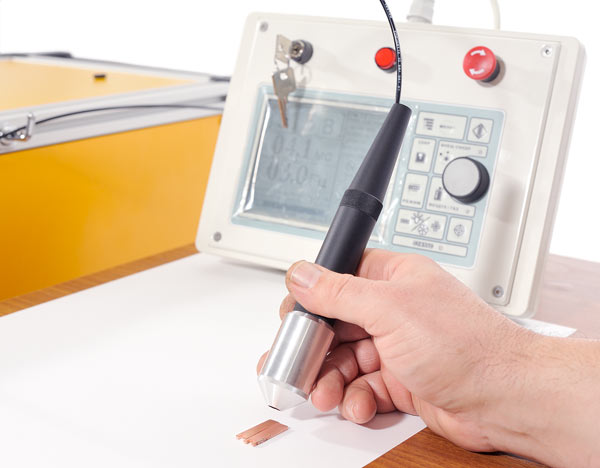

Лазерная сварка и наплавка фокусирующей насадкой ФН-2

Фокусирующая насадка ФН-2 позволяет осуществлять лазерную сварку в ручном режиме с более глубоким проплавлением, чем при сварке торцом волокна. Внутри насадки располагается объектив, позволяющий фокусировать излучение лазера в пятно с минимально возможным размером 0,3 мм.

К установке такая насадка присоединяется при помощи кварцевого волокна диаметром 600 мкм. Присоединение осуществляется посредством стандартного быстросъемного разъема типа SMA.

Относительно компактные размеры насадки, гибкость кварцевого световода, а также возможность передачи по волокну излучения лазера на значительное расстояние, позволяет осуществлять сварку с хорошим проплавлением в труднодоступных местах различных деталей сложной конфигурации или больших размеров, если не требуется система визуального контроля (например, микроскоп) зоны сварки.

Лазерная сварка и наплавка при помощи фокусирующей системы ФН-1

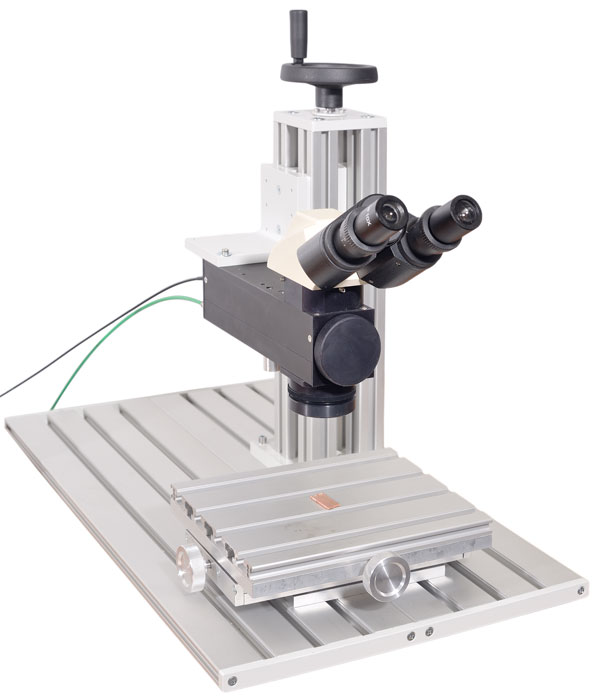

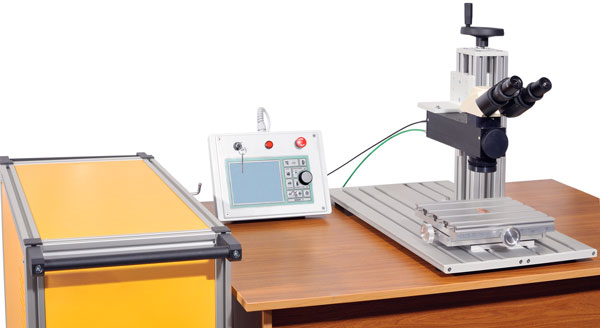

Установка для лазерной сварки и наплавки МУЛ-1 (В) с волоконным выводом лазерная сварка с фокусирующей насадкой ФН-1

При помощи фокусирующей насадки ФН-1 можно осуществлять точную лазерную сварку с глубоким проплавлением. Насадка позволяет получить высококачественный пучок лазерного излучения минимального размера, а также дает возможность полностью управлять процессом лазерной сварки.

К установке фокусирующая насадка ФН-1 присоединяется при помощи волокна диаметром 600 мкм и быстросъемного стандартного разъема типа SMA.


Использование насадки ФН-1 дает следующие возможности при лазерной сварке:

  • Визуальное наблюдение за зоной сварки при помощи микроскопа с увеличением 12х и полем зрения 8 мм. Предусмотрена защита глаз оператора от лазерного излучения с подавлением 107;
  • Регулировка размера пятна лазерного излучения от 0,3 мм до 2,5 мм (фокусирующий объектив f100 мм). Регулировка размера пятна осуществляется вручную при помощи лимба;
  • Подача защитного газа в зону сварки с суставчатым шлангом-выводом;
  • Осевая подсветка зоны сварка;

Фокусирующая насадка размещается на системе механизации с ручным приводом на основании из профиля с Т-образными пазами.

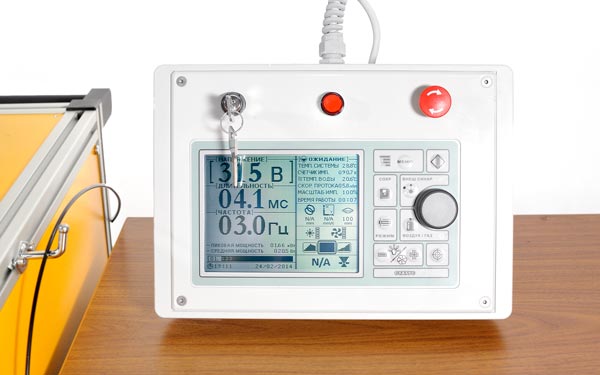

Съемный пульт управления с сенсорным экраном и педаль запуска лазера

Установка оснащена съемным пультом управления с сенсорным экраном. Пульт может располагаться на корпусе основного блока, а также в любом другом удобном для пользователя месте.

На сенсорном экране пульта можно изменять основные параметры работы лазера: напряжение, длительность импульса, частота импульса, форма импульса, режим работы лазера и многое другое. На экране также отображаются основная информация о состоянии лазера (температура, мощность, скорость протока, время работы и т.п.). Предусмотрена возможность сохранения пользовательских настроек параметров работы лазера (пресеты).

Педаль запуска лазера установки  МУЛ-1

Запуск работы лазера осуществляется при помощи педали. Педаль позволяет запускать излучение лазера как в режиме одиночного импульса , так и в режиме серии импульсов в соответствии с установленными параметрами излучения на пульте управления.

Дополнительные возможности для удобства сварки, пайки и наплавки

  • Система видеонаблюдения за зоной сварки;
  • Координатный стол с ручным приводом;
  • Автоматизированный координатный стол;
  • Система перемещения сварочной головки по осям XYZ;
  • Вращатель свариваемых деталей для создания кольцевых швов;
  • Дополнительный охладитель (чиллер);
  • Дополнительная подсветка (боковая);
  • Защитная камера;
  • Дополнительные фокусирующие объективы для насадки ФН-1 с увеличенным или уменьшенным фокусным расстоянием (50 мм, 100 мм, 150 мм, 200 мм);
  • Улучшенный микроскоп;
  • Конус подачи защитного газа;
  • Стандартный подвесной предметный стол с Т-образными пазами на основании.

Все дополнительные модули вы можете установить самостоятельно на лазерную установку в стандартной комплектации. Никаких доработок установки не потребуется.

Доступность

Новый подход к конструкции установки позволил нам сделать ее доступной по цене. Дополнительные модули установки приобретаются отдельно. Лазер установки сделан на стандартной российской элементной базе, поэтому поиск расходных комплектующих к установке не составит труда и не потребует больших средств. Конструкция установки и понятное техническое описание позволяет осуществлять ее обслуживание самостоятельно.

Бесплатное обучение и техническая поддержка

Обучение работе на установке и инструктаж по техническому обслуживанию установки в нашем техническом центре бесплатны. Консультации по работе, настройке и обслуживанию нашей установки пожизненно бесплатны. Обучение и техническая поддержка осуществляется непосредственно специалистами, разработавшими эту установку.

Конструктивная гибкость установки

Конструкция установки МУЛ-1 (В) легко модифицируется и адаптируется к различным особенностям производства или технического процесса заказчика. Если вы не обнаружили в предлагаемой лазерной установке и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать ее по вашим требованиям.

 Дополнительная информация

Видео об особенностях конструкции установки МУЛ-1 (В):



Сводные технические характеристики и общее описание установки для лазерной сварки МУЛ-1(В)

Основные технические характеристики:

  Базовая модификация Расширенная модификация
Модель МУЛ-1(В)-60-Б МУЛ-1(В)-100-Б МУЛ-1(В)-150-Р МУЛ-1(В)-200-Р
Тип лазера импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм, волоконный вывод излучения
Средняя мощность излучения, max 60 Вт  100 Вт 150 Вт 200 Вт
Максимальная импульсная мощность 4 кВт  6 кВт  8 кВт 8 кВт
Максимальная энергия импульса 40 Дж  60 Дж 70 Дж  70 Дж
Нестабильность энергии +/- 2,5% +/- 2,5%  +/- 2,5%  +/- 2,5%
Длительность импульса излучения 0,2-20 мс 0,2-20 мс  0,2-20 мс  0,2-20 мс
Частота повторения импульса 1-50 Гц 1-50 Гц  1-50 Гц  1-50 Гц
Изменение формы импульса + + + +
Электропитание 220 В, 50 Гц 220 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц
Потребляемая мощность 2,5 кВт 3,5 кВт  6 кВт 8 кВт
Тип охлаждения автономное, "вода-воздух" автономное, "вода-воздух"  двухконтурное, "вода-вода" или внешний чиллер  двухконтурное, "вода-вода" или внешний чиллер
Расход водопроводной воды (без использования внешнего чиллера) - - 0,4 м3/час 0,5 м3/час
Лазер-пилот 0,63 мкм (красный) + + + +
Габариты блока 600х350х700 мм 600х350х700 мм 600х350х700 мм 600х350х700 мм
Вес 50 кг  55 кг  60 кг 65 кг



Узел ввода излучения лазера в световод:

  • Тип используемого световода — кварцевое волокно;
  • Диаметр световода, мкм — 600-800;
  • Тип разъема для подключения — SMA;
  • Основное подключаемое оборудование: система фокусировки ФН-1, ручная фокусирующая насадка ФН-2, волокно для сварки торцом;

Система фокусировки лазерного излучения и визуального наблюдения ФН-1:

  • Микроскоп, тип — бинокулярный;
  • Увеличение, крат — 12;
  • Диаметр поля зрения, мм — 8;
  • Система защиты глаз оператора — подавление излучения 107;
  • Диаметр сфокусированного пучка, мм — 0,3-2,5;
  • Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
  • Регулировка диаметра пятна: ручная (лимб);
  • Диаметр волокна, мкм — 600;
  • Длина волокна (по умолчанию), м — 3*;
  • Тип разъема для подключения волокна — SMA;
  • Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;
  • Осевая диодная подсветка зоны сварки;
  • Ручная система механизации на основании с Т-образными пазами для размещения головки ФН-1;

Ручная фокусирующая насадка ФН-2:

  • Фокусирующий объектив, фокусное расстояние, мм — 50 мм;
  • Рабочий отрезок, мм — 30-40;
  • Минимальный диаметр сфокусированного пучка, мм — 0,3;
  • Диаметр волокна, мкм — 600;
  • Тип разъема для подключения волокна — SMA;
  • Длина волокна (по умолчанию), м — 3*;
  • Габариты (диаметр объектива х диаметр основания х длина), мм — 25х20х200;
  • Вес, г —  200;

Волокно для сварки торцом:

  • Тип используемого волокна — кварцевое волокно без защитного экрана;
  • Диаметр световода, мкм — 600-800*;
  • Тип разъема для подключения — SMA;
  • Длина волокна (по умолчанию), м — 10*;

 Органы управления установкой:

  • Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
  • Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
  • В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
  • Дисплей пульта визуализирует основную информацию о работе установки;
  • Кнопка аварийного отключения лазера;
  • Ключ включения/выключения питания установки;
  • Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);

Полный комплект поставки установки МУЛ-1 (В)*:

  • Лазерный блок — 1 шт.;
  • Система фокусировки лазерного излучения и визуального наблюдения ФН-1 — 1 шт.;
  • Ручная фокусирующая насадка ФН-2 — 1 шт.;
  • Волокнный кабель для сварки торцом — 10 м;
  • Волоконный кабель для подключения головки ФН-1 и ФН-2 — 3 м;
  • Комплект ЗИП (лампа накачки - 1 шт. и защитное стекло (ФН-1) - 1 шт., защитное стекло (ФН-2) - 1шт., визуализатор - 1 шт.) - 1 шт.;
  • Паспорт и инструкция по эксплуатации установки - 1 шт.;

 *Окончательный состав комплекта поставки установки МУЛ-1 (В), длину оптоволоконных кабелей, состав набора фокусирующих насадок, состав комплекта ЗИП и т.п. определяет покупатель. Например, можно не включать в комплект поставки насадку ФН-2 и оставить только систему ФН-1 или отказаться от обеих насадок и оставить только волокно для сварки торцом и т.п.

Регистрационный номер декларации о соответствии: ТС N RU Д-RU.ММ06.В.01088

Более подробную информацию о конструкции, технических характеристиках и возможностях установки МУЛ-1(В) можно получить у наших специалистов.
