Производительность и мощность

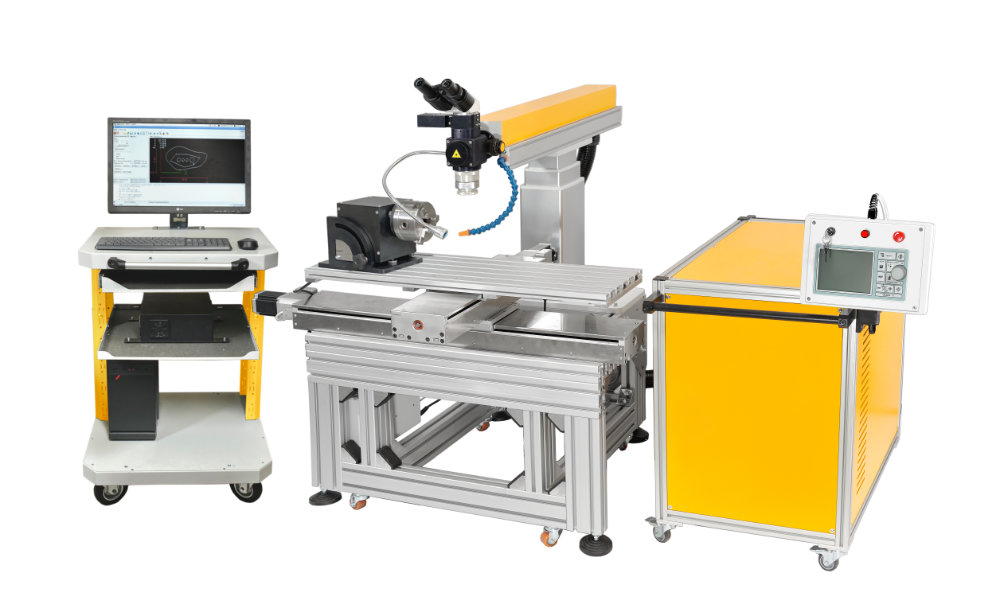

Лазерная установка ЛАТ-С-OPTIMA  оснащается импульсным твердотельным Nd:YAG лазером (длина волны излучения 1,064 мкм) с ламповой накачкой с высокой пиковой мощностью или иттербиевым волоконным Yb лазером (длина волны излучения 1,07 мкм). Относительно высокая производительность лазера установки в базовой комплектации дает возможность использовать ее в автоматизированном режиме с системами перемещения деталей (системы позиционирования).

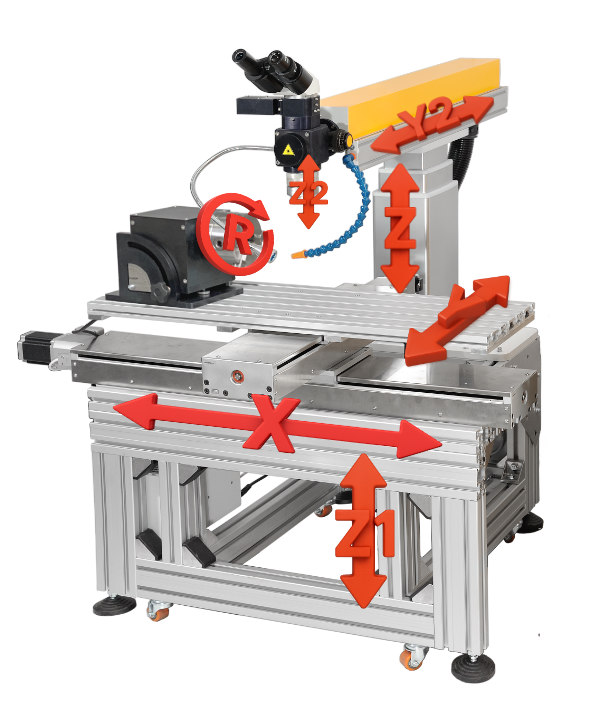

2. Система позиционирования лазерного излучателя состоит из:



• Ручная Z-ось фокусирующего объектива лазерного излучателя для точной настройки фокуса (ось Z2);
• Электромеханический подъемный механизм лазерного излучателя для его грубого позиционирования относительно изделия с ходом 300 мм (ось Z);
• Перемещение лазерного излучателя по оси Y2 в ручном режиме с ходом 200 мм по пазам.

Дополнительные опции (по запросу):

• Наклон излучателя по оси на +/- 20°;
• Поворот излучателя в горизонтальной плоскости на 90°;
• Поворот излучателя в горизонтальной плоскости на 180°;
• Прецизионная автоматизированная ось Z излучателя;
• Прецизионная автоматизированная Z-ось объектива (Z2);
• Перемещение лазерного излучателя по оси Y2 в ручном режиме по линейным направляющим.

3. Контроллер системы позиционирования:

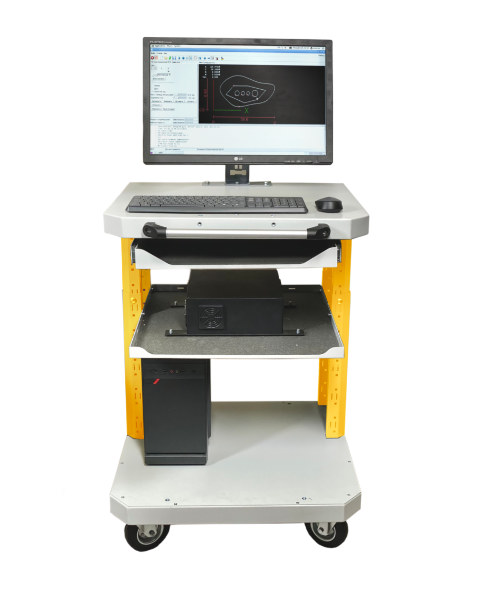

Контроллер управления Л-101-CNC на базе персонального компьютера со специализированным программным обеспечением (CNC) обеспечивает синхронную работу координатного стола, привода вращения и лазерной установки, а также позволяет задавать в ручном или программном режиме сложные траектории движения стола. Предоставляет все преимущества персонального компьютера при программировании и работе с траекторией (визуализация, редактирование, сохранение и т.д.).

Основные возможности контроллера управления Л-101-CNC:

• Контроллер обеспечивает синхронную работу координатного стола, привода вращения и лазерной установки, а также позволяет задавать в программном режиме сложные траектории движения стола, которые могут состоять из множественных сочетаний линий, кругов и дуг.
• Упрощенный программный режим (направление движения программируется путем обучения («обкатки») необходимой траектории сварки и расстановки точек начала/конца траектории (линия, круг, дуга, холостой ход), после запуска программы осуществляется сварка по запрограммированной траектории с установленными параметрами работы лазера).
•  Расширенный программный режим (возможность программирования траектории движения и работы лазера на основе G-кода).
• Визуализация траектории на мониторе компьютера, возможность легкой корректировки (редактирования) траектории.
• Возможность подключения дополнительных управляемых осей.
• Возможность неограниченного сохранения траекторий в память контроллера, предусмотрена возможность загрузки траекторий из файла графического формата.
• В комплект поставки входит: персональный компьютер, монитор, клавиатура, мышь, плата синхронизации, предустановленное специализированное программное обеспечение и подвижная стойка.

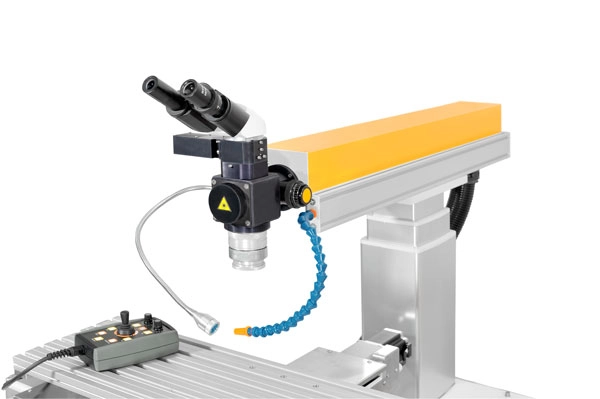

4. Система фокусировки лазерного излучения и визуального наблюдения:

• микроскоп, тип — бинокулярный;
• увеличение, крат — 10;
• диаметр поля зрения, мм — 8;
• система защиты глаз оператора с подавлением излучения 10⁷;
• система видеонаблюдения за зоной сварки с монитором;
• диаметр сфокусированного пучка, мм — 0,2-2,5;
• Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
• Регулировка диаметра пятна: ручная (лимб).



Вспомогательные системы и оборудование для удобства работы

Все установки ЛАТ-С-OPTIMA в стандартной комплектации оснащены следующими вспомогательными системами обеспечения:

• Боковая подсветка зоны сварки диодным светильником на гибком основании;
• Система подачи защитного газа в зону сварки суставчатым шлангом;
• Ротаметр-регулятор интенсивности потока защитного газа;
• Система видеонаблюдения за зоной сварки с монитором;

Установку можно оснастить (дополнительные опции):

• Дополнительная подсветка (боковая или осевая);
• Дополнительная линия подачи защитного газа;
• Система дымоудаления из зоны сварки;
• Защитный защитный экран зоны сварки;
• Дополнительные фокусирующие объективы с увеличенным или уменьшенным фокусным расстоянием (50 мм, 100 мм, 150 мм, 200 мм);
• Перископическая насадка для сварки в труднодоступных местах с поворотом в двух плоскостях (на 360°/360°);
• Автоматизированная Z-ось фокусирующего объектива (программируется и управляется через контроллер Л-101-CNC);
• Промышленный чиллер.

Кастомизация оборудования

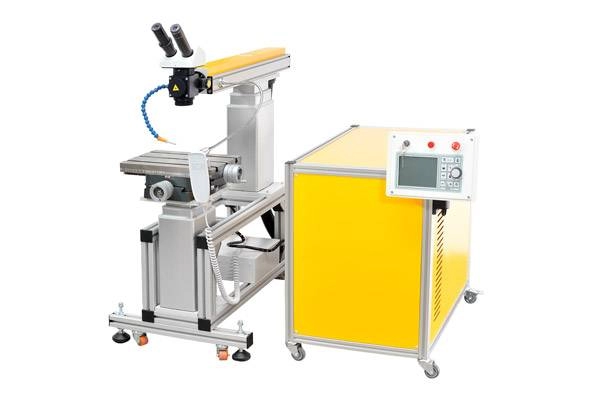

Если вы не обнаружили в предлагаемой модификации лазерной установки необходимых вам параметров или функций, то мы можем доработать и изготовить ее по вашим особым требованиям.

Конструкция установки ЛАТ-С-OPTIMA легко модифицируется и адаптируется к различным особенностям производства или технического процесса заказчика.

Сводные технические характеристики установки ЛАТ-С-OPTIMA

Основные технические характеристики ЛАТ-С-OPTIMA (Nd:YAG-лазер):

Параметр	ЛАТ-С-OPTIMA-300	ЛАТ-С-OPTIMA-400	ЛАТ-С-OPTIMA-500	ЛАТ-С-OPTIMA-600
Тип лазера	Импульсно-периодический Nd:YAG, ламповая накачка	Импульсно-периодический Nd:YAG, ламповая накачка	Импульсно-периодический Nd:YAG, ламповая накачка	Импульсно-периодический Nd:YAG, ламповая накачка
Длина волны излучения лазера	1,064 мкм	1,064 мкм	1,064 мкм	1,064 мкм
Максимальная энергия импульса	100 Дж	100 Дж	140 Дж	140 Дж
Максимальная импульсная (пиковая) мощность	12 кВт	12 кВт	15 кВт	15 кВт
Средняя мощность излучения, макс.	300 Вт	400 Вт	500 Вт	600 Вт
Длительность импульса излучения	0,2–20 мс	0,2–20 мс	0,2–20 мс	0,2–20 мс
Частота повторения импульсов	1–200 Гц	1–200 Гц	1–200 Гц	1–200 Гц
Диаметр сфокусированного пучка	0,2–2,5 мм	0,2–2,5 мм	0,2–2,5 мм	0,2–2,5 мм
Изменение формы импульса	Есть	Есть	Есть	Есть
Электропитание	3-фазное, 380 В, 50 Гц	3-фазное, 380 В, 50 Гц	3-фазное, 380 В, 50 Гц	3-фазное, 380 В, 50 Гц
Потребляемая мощность	9 кВт	13 кВт	16 кВт	16 кВт
Тип охлаждения	вода–вода, чиллер	вода–вода, чиллер	вода–вода, чиллер	вода–вода, чиллер
Пульт управления	Сенсорный дисплей	Сенсорный дисплей	Сенсорный дисплей	Сенсорный дисплей
Внешнее управление	CAN	CAN	CAN	CAN
Габариты силового модуля	480×700×700 мм	580×720×700 мм	580×720×700 мм	580×720×700 мм
Габариты оптико-механического модуля	700×800×1000(1300) мм	700×800×1000(1300) мм	700×800×1000(1300) мм	700×800×1000(1300) мм
Габариты стойки с контроллером	665×500×900 мм	665×500×900 мм	665×500×900 мм	665×500×900 мм
Вес	190 кг	200 кг	230 кг	230 кг

Основные технические характеристики ЛАТ-С(F)-OPTIMA (Yb-лазер):

Особенности технологического лазера:

• Тип лазера: твердотельный, импульсно-периодический или квазинепрерывный иттербиевый волоконный лазер;
• Активная среда: Nd:YAG или Yb;
• Тип накачки: ламповая;
• Длина волны излучения: 1,064 мкм или 1,07;
• Нестабильность энергии: +/- 2,5%;
• Предусмотрена возможность изменения формы импульса;
• Энергия, средняя и пиковая мощность, частота и длительность импульсов в зависимости от модификации установки.

Система фокусировки лазерного излучения и визуального наблюдения:

• Микроскоп, тип — бинокулярный;
• Увеличение, крат — 10;
• Диаметр поля зрения, мм — 8;
• Система защиты глаз оператора с подавлением излучения 10⁷;
• Система видеонаблюдения за зоной сварки с монитором;
• Диаметр сфокусированного пучка, мм — 0,2-2,5;
• Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
• Регулировка диаметра пятна: ручная (лимб).

Технические характеристики системы электропитания и охлаждения:

• Охлаждение стандартное — двухконтурное, вода/вода (расход проточной воды: не менее 0,5 м³/час);
• Охлаждение по запросу (опция) — автономный промышленный чиллер;
• Электропитание — 220В/380В/50 Гц (в зависимости от модификации установки);
• Потребляемая мощность, кВт — 2,5-7 (в зависимости от модификации установки).

Органы управления установкой:

• Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
• Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
• Расширенный графический редактор формы импульса и расширенное сервисное меню;
• В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
• Дисплей пульта визуализирует основную информацию о работе установки;
• Кнопка аварийного отключения лазера;
• Ключ включения/выключения питания установки;
• Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);
• Предусмотрена возможность синхронизации установки с внешними устройствами;
• Контроллер управления системой позиционирования Л-101-CNC: персональный компьютер, монитор, клавиатура, мышь, плата синхронизации, предустановленное специализированное программное обеспечение; Контроллер размещен на отдельной подвижной стойке.

Вспомогательные системы, устройства и принадлежности, включенные в стандартную комплектацию:

• Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;
• Боковая точечная диодная подсветка зоны сварки;
• Ротаметр-регулятор интенсивности потока защитного газа;
• Электромагнитный клапан подачи защитного газа;
• Электромеханический вертикальный подъемник излучателя (Z-ось излучателя) на двигателях постоянного тока с ходом 300 мм.

Особенности корпуса установки ЛАТ-С-OPTIMA:

• Раздельная компоновка: силовой модуль, оптико-механический модуль и подвижная стойка с контроллером;
• Габариты: силовой модуль, мм —360х660х800 (100-200Вт); 480х700х700 (300Вт); 580х720х700 (400-600Вт); оптико-механический модуль, мм — 700х800х1000 (1300); cтойка с контроллером, мм — 665х500х900;
• Корпуса силового модуля, оптико-механического модуля и стойки контроллера оснащены съемными колесами с механизмом блокировки.

Комплект поставки установки ЛАТ-С:

• Установка ЛАТ-С-OPTIMA (блок установки + стойка с контроллером) — 1 шт.;
• Комплект ЗИП (лампа накачки - 1 компл., защитное стекло - 1 шт., защитные очки - 1 шт., визуализатор - 1 шт., диод для внешней подсветки - 1 шт., линза для внешней подсветки - 1 шт., ротаметр со шлангом для подключения к баллону защитного газа -1 шт., шестигранные ключи - 1 компл., кольцо уплотнительное для ламп - 1 компл., гайки т-образные - 1 компл., ручной насос для залива воды и воронка - 1 компл.) - 1 шт.;
• Паспорт и инструкция по эксплуатации установки - 1 шт.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.РА02.В.61643/21

Более подробную информацию о конструкции, технических характеристиках и возможностях установки ЛАТ-С можно получить у наших специалистов.
