Установка для лазерной сварки и наплавки МУЛ-1

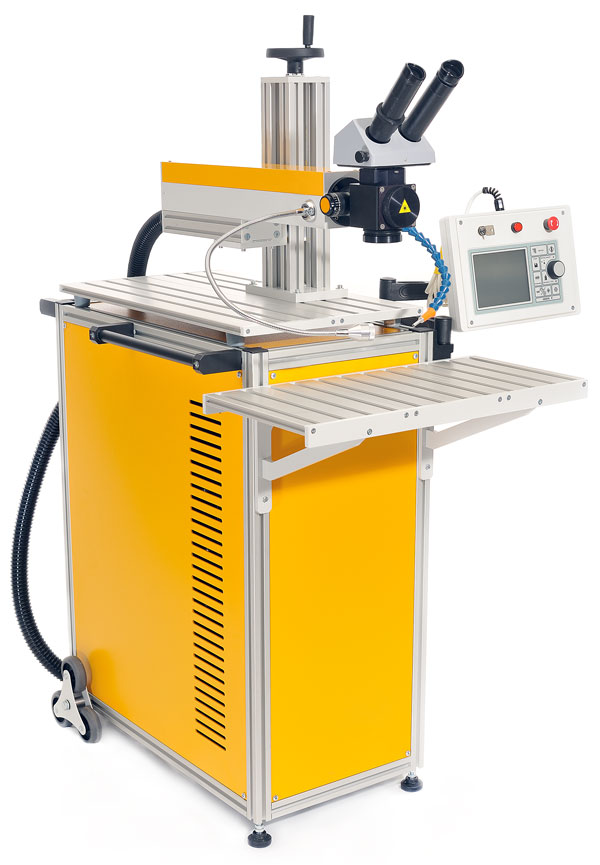

Технологическая малогабаритная установка для лазерной сварки МУЛ-1

Малогабаритная лазерная технологическая установка МУЛ-1 предназначена для лазерной сварки, пайки и наплавки различных металлов и их сплавов. Высокая пиковая мощность установки позволяет производить лазерную сварку и наплавку цветных металлов, в частности серебра, золота и их сплавов.

Установка МУЛ-1 подойдет для лазерной сварки и пайки ювелирных изделий, лазерной сварки медицинских и прочих инструментов, а также лазерной сварки и наплавки любых других изделий и деталей небольшого размера преимущественно в ручном и полуавтоматическом режиме, точечной сваркой и шовной сваркой со швами небольшой протяженности и различной по сложности формы.

Установка выпускается в четырех основных модификациях: "Старт", "Старт+", "Расширенная" и "Расширенная+". Модификации отличаются друг от друга  параметрами энергии, пиковой и средней мощности и имеют одинаковую конфигурацию. Более подробно об отличии модификаций можно посмотреть здесь.

Скачать брошюру об установке для лазерной сварки и наплавки МУЛ-1

Сводные технические характеристики установки МУЛ-1

Модульная конструкция

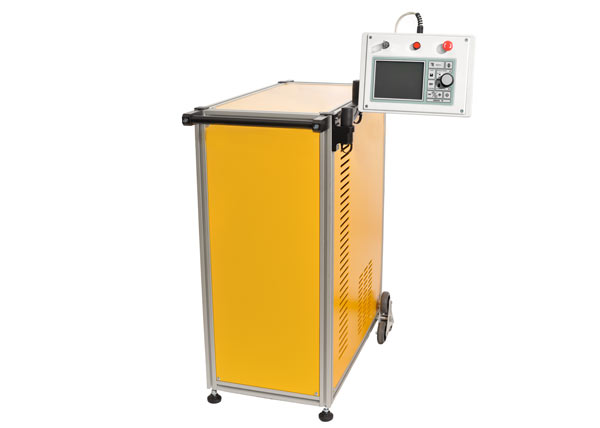

Силовой модуль аппарата для лазерной сварки, пайки и наплавки МУЛ-1: включает в себя источник питания лазера,систему охлаждения лазера. К корпусу на штанге крепится съемный пульт управления лазером.

Установка состоит из двух раздельных модулей. В первом модуле расположены источник питания и система охлаждения (силовой модуль).

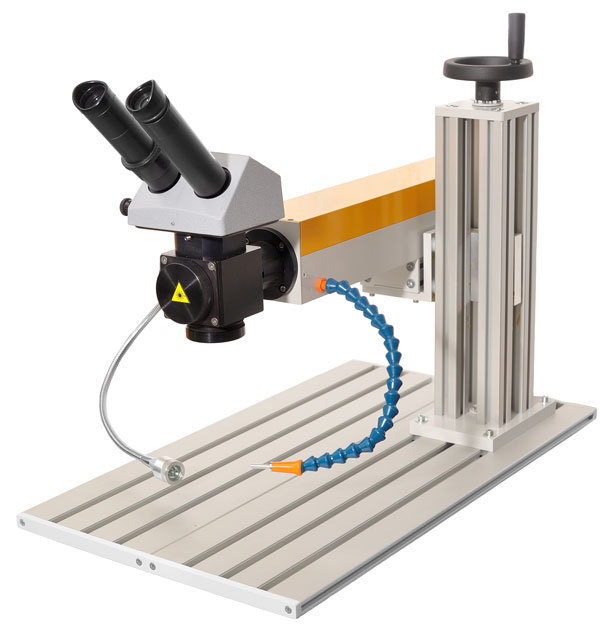

Оптический модуль установки для лазерной сварки, наплавки и пайки МУЛ-1 включает в себя лазерный излучатель с системой механизации. микроскопом и сварочной головкой.

Во втором — лазерный излучатель с системой механизации, микроскоп и сварочная головка (оптический модуль). Подобная раздельная конструкция делает установку компактной и мобильной, а также позволяет организовать удобное рабочее место.

Компактность, мобильность, комфорт

Благодаря модульности конструкции установку для лазерной сварки МУЛ-1 можно использовать в двух вариантах компоновки.

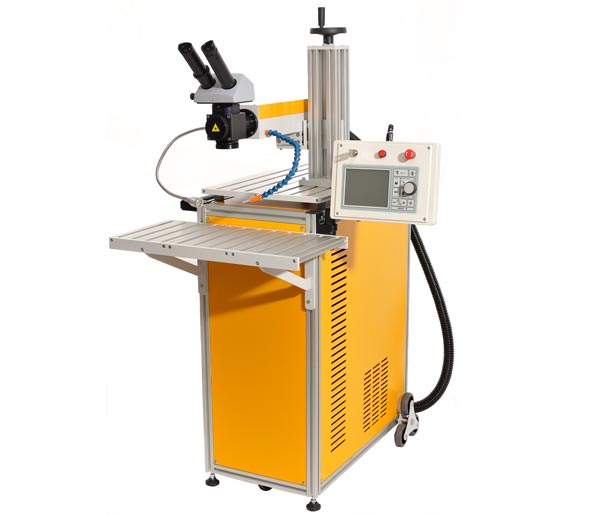

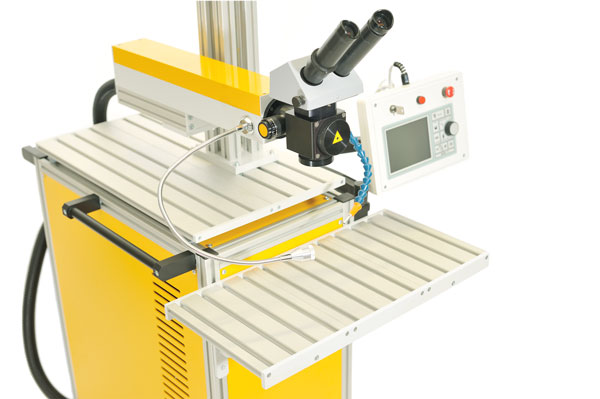

Установка для лазерной сварки, пайки и наплавки МУЛ-1 в компоновке "отдельное рабочее место": оптический модуль установлен на силовой модуль.

В виде отдельного рабочего места: оптический модуль (лазерный излучатель) установлен на силовом модуле.

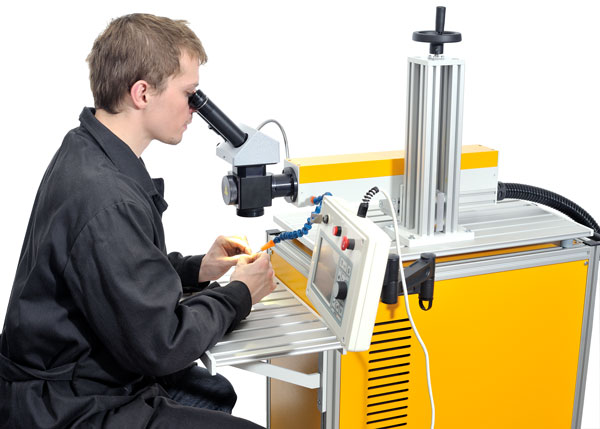

Работа на установке для лазерной сварки в компоновке "отдельное рабочее место"

Предметный стол установки может регулироваться по высоте, а лазерный излучатель с фокусирующей головкой и микроскопом могут регулироваться в горизонтальной и вертикальной плоскости. Благодаря этому за установкой в компоновке в виде отдельного рабочего места могут комфортно работать люди разного роста, а также возможна сварка деталей большого размера. Широкий предметный стол надежно крепится к устойчивому каркасу установки.

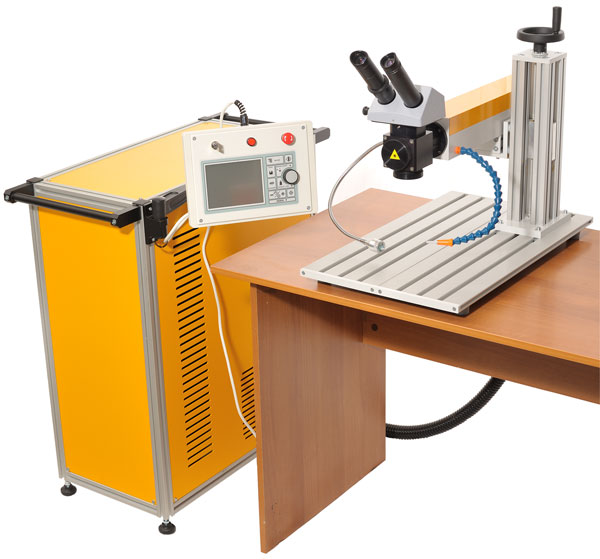

Установка для лазерной сварки, пайки и наплавки МУЛ-1 в настольной компоновке: оптический модуль установлен на обычный рабочий стол.

Настольная установка: оптический модуль установлен на обычный стол или любую другую ровную поверхность. Силовой модуль устанавливается рядом со столом, не мешая работе шумом и потоком воздуха из охладителя лазера.

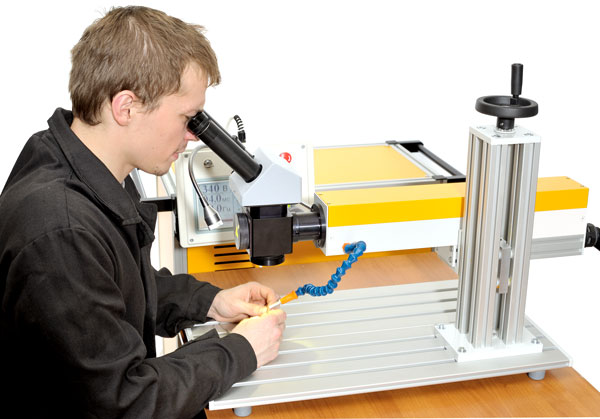

Работа на установке для лазерной сварки МУЛ-1 в настольной компоновке

Данный вариант компоновки создает максимальный комфорт для оператора установки, а также дает возможность производить сварку сложных объектов, например, оптический модуль можно поставить непосредственно на большое изделие и производить его сварку или наплавку.

Силовой модуль установки имеет небольшие габариты и вес, оснащен ручками и колесами для удобства перемещения.

Габариты и вес установки МУЛ-1 модификаций "Расширенная" и "Расширенная+" в стандартной комплектации:

  • Оптический модуль, мм — 600х300х400
  • Силовой модуль (стандартный корпус), мм — 600х350х700
  • Вес, кг — 55-65 (в зависимости от модификации установки)

В силовой модуль в стандартной комплектации встроена система охлаждения лазера типа вода-воздух, что делает установку свободной от водопроводной воды и шлангов.

Источник питания установки встроен в силовой блок. Установка МУЛ-1 работает от питания 220 В. Потребляемая установкой мощность - 1,8- 2,5 кВт (в зависимости от модификации установки).

Посмотреть все технические характеристики установки МУЛ-1

 Новый компактный корпус - еще больше свободного места для работы

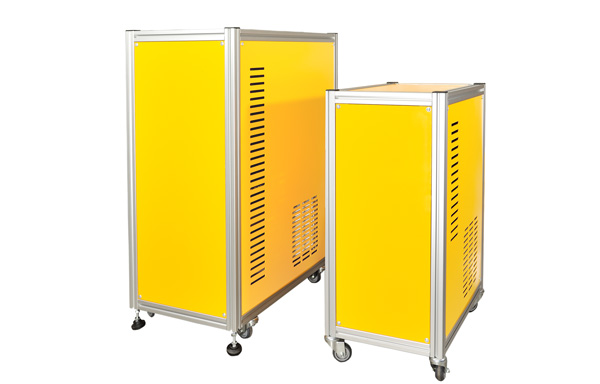

Корпус "стандарт" (слева) и корпус "компакт"(справа) силового модуля установки для лазерной сварки МУЛ-1

Корпус силового модуля установки выпускается в двух вариантах: "стандартный" и "компактный". Стандартный корпус (на фотографии слева) может уместить в себе больше дополнительного оборудования и более удобен при использовании установки в компоновке "отдельное рабочее место". В стандартном корпусе выпускаются "Расширенная" и "Расширенная+" модификации установки.

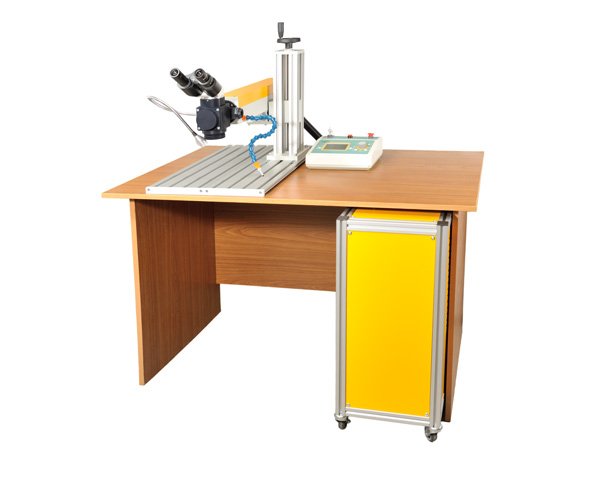

Компактный корпус силового модуля установки для лазерной сварки МУЛ-1 "Старт"

Компактный корпус занимает меньше места и помещается под стандартный стол. В сочетании с настольной компоновкой установки компактный корпус позволяет создать комфортное и компактное рабочее место. В компактном корпусе выпускается установка в модификации "Старт" и "Старт+".

Любая модификация установки МУЛ-1 может быть выпущена под заказ в стандартном или компактном корпусе.

Габариты нового силового модуля установки МУЛ-1:

  • Силовой модуль "Стандартный", мм — 600х350х700
  • Силовой модуль "Компактный", мм — 500х350х500

Высокая пиковая мощность и производительность

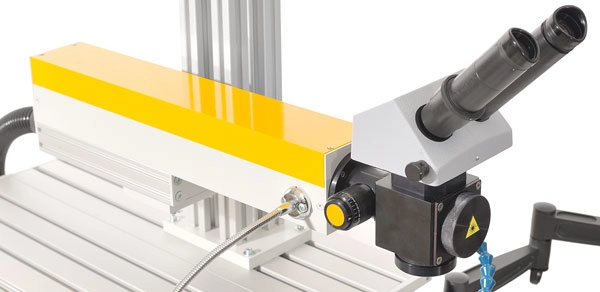

Излучатель лазерной установки МУЛ-1 для лазерной сварки, пайки, наплавки

Лазерная установка МУЛ-1 разработана на основе импульсного твердотельного Nd:YAG лазера (длина волны излучения 1,064 мкм) с ламповой накачкой с высокой пиковой мощностью для уверенной сварки и наплавки изделий из серебра и золота, а также других металлов и сплавов. Для лазерного оборудования малогабаритного класса лазер установки МУЛ-1 обладает хорошей производительностью.

  • Максимальная энергия импульса излучения, Дж — 80 ("Старт" и "Расширенная"  модификации) или 100 Дж ("Старт+" и "Расширенная+" модификации)
  • Максимальная импульсная мощность (пиковая мощность), кВт — 10 ("Старт" и "Расширенная"  модификации) и 12 ("Старт+" и "Расширенная+" модификации)
  • Максимальная мощность излучения (средняя мощность), Вт — 100 (модификации "Базовая", "Расширенная" и "Расширенная+") и 50 (модификация "Старт" и "Старт+")
  • Длительность импульса, мс — 0,2 — 20
  • Частота повторения импульсов, Гц — 1-20
  • Система фокусировки лазерного излучения позволяет варьировать диаметр лазерного пучка в пределах от 0,2 мм до 2,5 мм
  • Фокусирующий объектив, фокусное расстояние, мм — 100 мм

Что означают эти параметры?

Регулировка диаметра пятна лазерного излучения осуществляется в ручном режиме при помощи лимба.

Лазер установки МУЛ-1 работать как режиме одиночного импульса, так и в режиме серии импульсов. Предусмотрена возможность задавать форму импульса.

Сводные технические характеристики установки МУЛ-1

Удобство использования и продуманная организация процесса сварки

Общий вид рабочей зоны установки для лазерной сварки МУЛ-1

Установка МУЛ-1 оснащена системой визуального наблюдения зоны сварки на основе микроскопа со следующими характеристиками:

  • микроскоп, тип — бинокулярный
  • увеличение, крат — 10
  • диаметр поля зрения, мм — 8

Система визуального наблюдения за зоной сварки оборудована фильтром для защиты глаз оператора установки от лазерного излучения и вспышки из зоны сварки (сварочный факел).

В установке организовано точечное боковое освещение зоны сварки диодным светильником, а также подача защитного газа в рабочую зону при помощи суставчатого шланга.

Основания оптического модуля и предметного стола выполнены из профиля с Т-образными пазами для удобства закрепления оснастки и обрабатываемых деталей.

Каркас корпуса силового модуля выполнен из прочного алюминиевого профиля с Т-образными пазами. Такой каркас позволяет осуществлять регулировку высоты предметного стола, менять положение ручек, прикреплять модуль к какой-то неподвижной конструкции, а также позволяет устанавливать различные дополнительные приспособления, например, ящик с инструментами, увеличенный предметный стол, оснастку для сварки и т.п.

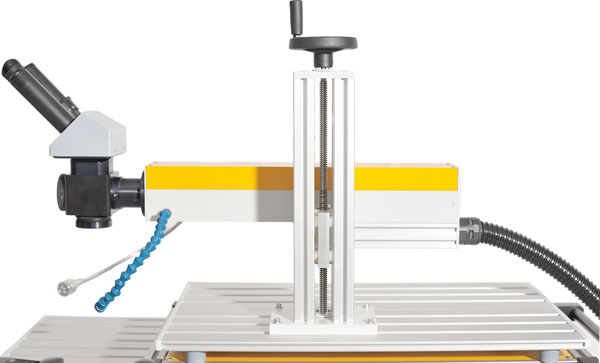

Система механизации лазерного излучателя установки МУЛ-1



Установка оснащена ручной системой механизации лазерного излучателя, позволяющая перемещать излучатель в вертикальной и горизонтальной плоскостях. Перемещение в горизонтальной плоскости осуществляется вдоль Т-образных пазов основания оптического блока установки. Такая система механизации позволяет организовывать удобное рабочее место, а также позволяет работать с большими по размеру изделиями.

 Съемный пульт управления с сенсорным экраном и педаль запуска лазера

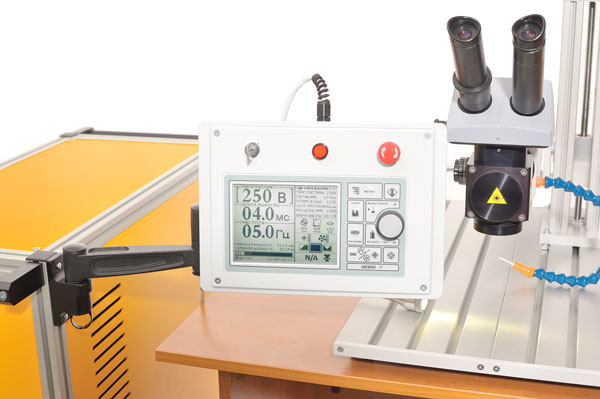

Сенсорный пульт управления  лазерной установки для сварки МУЛ-1 в модификации "Базовая", "Расширенная", "Расширенная+"

Установка оснащена съемным пультом управления. Пульт может располагаться на выносной подвижной штанге, которая крепится к корпусу силового блока, а также в любом другом удобном для пользователя месте.

Модификации "Расширенная" и "Расширенная+" оснащаются удобным продвинутым пультом управления с большим сенсорным экраном и энкодером. Модификация "Старт" и "Старт+" оснащается аналогичным пультом управления, но с уменьшенной диагональю экрана.

На сенсорном экране пульта можно изменять основные параметры работы лазера: напряжение, длительность импульса, частота импульса, форма импульса, режим работы лазера и многое другое.

На экране также отображаются основная информация о состоянии лазера (температура, мощность, скорость протока, время работы и т.п.). Предусмотрена возможность сохранения пользовательских настроек параметров работы лазера (пресеты). В данном пульте реализован графический редактор формы импульса при помощи которого пользователь может создавать собственные формы импульса. Также предусмотрено расширенное сервисное меню в котором присутствует журнал работы установки, где отображаются основные события, происходящие в процессе работы установки, а также журнал замены расходных элементов установки.

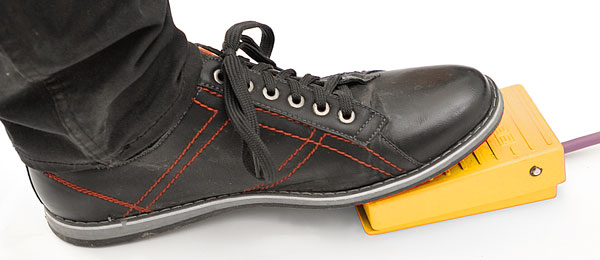

Педаль запуска лазера установки  МУЛ-1

Запуск работы лазера осуществляется при помощи педали. Педаль позволяет запускать излучение лазера как в режиме одиночного импульса , так и в режиме серии импульсов в соответствии с установленными параметрами излучения на пульте управления.

Дополнительные возможности для удобства сварки, пайки и наплавки

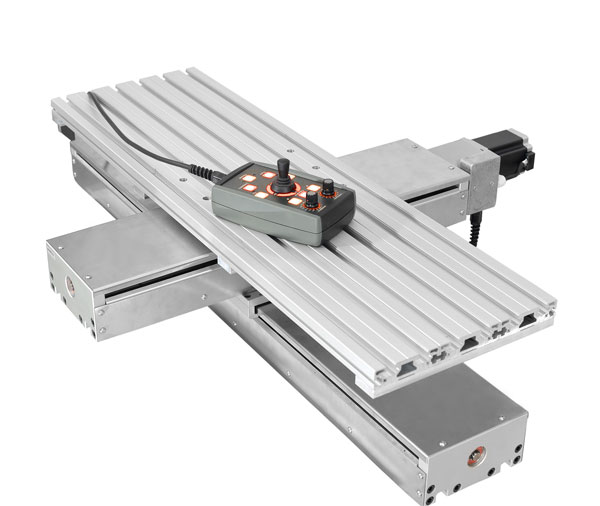

Автоматизированный координатный стол для установки для лазерной сварки, пайки и наплавки МУЛ-1

Дополнительно к двум главным модулям мы разработали вспомогательные модули, делающие процесс лазерной сварки удобнее:

Доступность

Новый подход к конструкции установки позволил нам сделать ее доступной по цене. Дополнительные модули установки приобретаются отдельно. Лазер установки сделан на стандартной российской элементной базе, поэтому поиск расходных комплектующих к установке не составит труда и не потребует больших средств. Конструкция установки и понятное техническое описание позволяет осуществлять ее обслуживание самостоятельно.

Бесплатное обучение и техническая поддержка

Обучение работе на установке и инструктаж по техническому обслуживанию установки в нашем техническом центре бесплатны. Консультации по работе, настройке и обслуживанию нашей установки пожизненно бесплатны. Обучение и техническая поддержка осуществляется непосредственно специалистами разработавшими эту установку.

Конструктивная гибкость установки

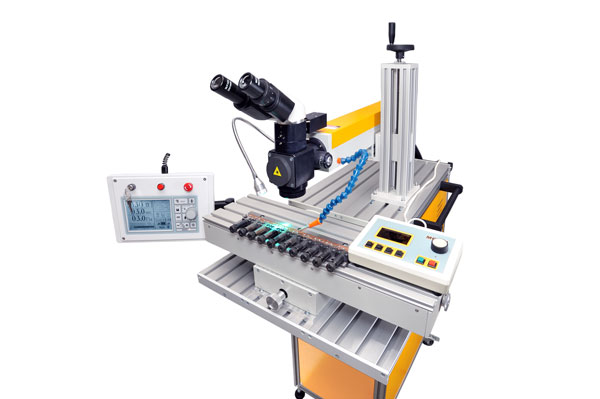

Установка для лазерной сварки и наплавки МУЛ-1 с полуавтоматическим координатным столом Л-501-АР

Конструкция установки МУЛ-1 легко модифицируется и адаптируется к различным особенностям производства или технического процесса заказчика. Если вы не обнаружили в предлагаемой лазерной установке и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать ее по вашим требованиям.

Например, можно легко повысить производительность установки МУЛ-1 и адаптировать ее под производство, требующее источник лазерного излучения особой интенсивности. Посмотреть технические характеристики установки с повышенной производительностью МУЛ-1-М можно здесь.



Дополнительная информация об установке МУЛ-1: видео и фотографии

Подборка фото и видео об особенностях конструкции и конфигурациях установки, о применении установки в разных областях:

Все видео об установке МУЛ-1, других установках и лазерной сварке можно посмотреть на нашем канале YouTube здесь.



Часто задаваемые вопросы об установке МУЛ-1

Ответы на часто задаваемые вопросы про установку для лазерной сварки, пайки и наплавки МУЛ-1 можно посмотреть здесь. Данный раздел постоянной пополняется новыми вопросами и ответами.



Сводные технические характеристики и общее описание установки для лазерной сварки МУЛ-1

Ниже представлено сводное описание установки МУЛ-1 в основных модификациях и стандартной комплектации.

Основные технические характеристики:

Модификация СТАРТ СТАРТ+ РАСШИРЕННАЯ РАСШИРЕННАЯ+
Длина волны излучения лазера 1,064 мкм 1,064 мкм 1,064 мкм 1,064 мкм
Максимальная энергия импульса 80 Дж 100 Дж 80 Дж 100 Дж
Максимальная импульсная (пиковая) мощность 10 кВт 12 кВт 10 кВт 12 кВт

Средняя мощность излучения, макс.

50 Вт 50 Вт 100 Вт 100 Вт
Длительность импульса излучения 0,2-20 мс 0,2-20 мс 0,2-20 мс 0,2-30 мс
Частота повторения импульсов 1-20 Гц 1-20 Гц
1-20 Гц
1-20 Гц
Диаметр сфокусированного пучка 0,2-2,5 мм 0,2-2,5 мм 0,2-2,5 мм 0,2-2,5 мм
Изменение формы импульса + + + +
Электропитание 220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц
Потребляемая мощность 1,8 кВт 1,8 кВт 2,5 кВт 2,5 кВт
Тип охлаждения автономное, "вода-воздух" автономное, "вода-воздух" автономное, "вода-воздух" автономное, "вода-воздух"
Пульт управления Сенсорный дисплей с энкодером, диагональ 4" Сенсорный дисплей с энкодером, диагональ 4" Сенсорный дисплей с энкодером, диагональ 6" Сенсорный дисплей с энкодером, диагональ 6"
Внешняя синхронизация - - + +

Габариты:
- оптический модуль
- силовой модуль

600х300х400 мм
500х350х500 мм
600х300х400 мм
600х350х500 мм
600х300х400 мм
600х350х700 мм
600х300х400 мм
600х350х700 мм
Вес 50 кг  50 кг  60 кг  65 кг



Особенности технологического лазера:

  • Тип лазера: твердотельный, импульсно-периодический;
  • Активная среда: Nd:YAG;
  • Тип накачки: ламповая;
  • Длина волны излучения: 1,064 мкм;
  • Нестабильность энергии: +/- 2,5%;
  • Предусмотрена возможность изменения формы импульса;
  • Энергия, средняя и пиковая мощность, частота и длительность импульсов в зависимости от модификации установки;

Система фокусировки лазерного излучения и визуального наблюдения:

  • микроскоп, тип — бинокулярный;
  • увеличение, крат — 10;
  • диаметр поля зрения, мм — 8;
  • система защиты глаз оператора с подавлением излучения 107;
  • диаметр сфокусированного пучка, мм — 0,2-2,5;
  • Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
  • Регулировка диаметра пятна: ручная (лимб);

Технические характеристики системы электропитания и охлаждения:

  • Охлаждение стандартное — двухконтурное, автономное, вода/воздух;
  • Охлаждение по запросу (опция) — двухконтурное, вода/вода или совмещенное вода/вода + вода/воздух;
  • Электропитание — 220 В/50 Гц/16 А;
  • Потребляемая мощность, кВт — 1,8-2,5 (в зависимости от модификации установки);
Органы управления установкой:
  • Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками (в модификациях "Старт", "Старт+", "Расширенная", "Расширенная+");
  • Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
  • Расширенный графический редактор формы импульса и расширенное сервисное меню (в модификациях "Старт", "Старт+", "Расширенная", "Расширенная+");
  • В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
  • Дисплей пульта визуализирует основную информацию о работе установки;
  • Кнопка аварийного отключения лазера;
  • Ключ включения/выключения питания установки;
  • Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);
  • Предусмотрена возможность синхронизации установки с внешними устройствами (в модификациях "Расширенная" и "Расширенная+");

Вспомогательные системы, устройства и принадлежности, включенные в стандартную комплектацию:

  • Ручная система механизации лазерного излучателя (подъемник излучателя по оси "Z" с ходом 270 мм, перемещение излучателя по оси "Y" с ходом 170 мм, перемещение подъемника с излучателем относительно плоскости основания по оси "X" - 180 мм и по оси "Y" - 440 мм);
  • Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;
  • Боковая точечная диодная подсветка зоны сварки;
  • Стандартный подвесной предметный стол с Т-образными пазами на основании с возможностью ручного перемещения по оси "Z"с ходом 500 мм (в модификациях "Расширенная", "Расширенная+");
  • Стандартное основание оптического модуля с Т-образными пазами;

Особенности корпуса установки МУЛ-1:

  • Раздельная компоновка корпуса: оптический и силовой модули;
  • Стандартный корпус:
    - Оптический модуль, мм  600х300х400;
    - Силовой модуль, мм — 600х350х700;
    (в модификациях "Расширенная", "Расширенная+")
  • Компактный корпус:
    - Оптический модуль, мм  600х300х400;
    - Силовой модуль, мм — 500х350х500;
    (в модификации "Старт", "Старт+")

  • Корпус по запросу (опция): возможность изготовления любой модификации установки в компактном или стандартном корпусе;
  • Корпус оснащен съемными колесами с механизмом блокировки;

Комплект поставки установки МУЛ-1:

  • Оптический модуль — 1 шт.;
  • Силовой модуль — 1 шт.;
  • Комплект ЗИП (лампа накачки - 1 шт., защитное стекло - 1 шт., визуализатор - 1 шт.) - 1 шт.;
  • Паспорт и инструкция по эксплуатации установки - 1 шт.;

Регистрационный номер декларации о соответствии: ТС N RU Д-RU.ММ06.В.01088



Более подробную информацию о конструкции, технических характеристиках и возможностях установки МУЛ-1 можно получить у наших специалистов.
